方向阀

超高压手动换向阀

◆说    明

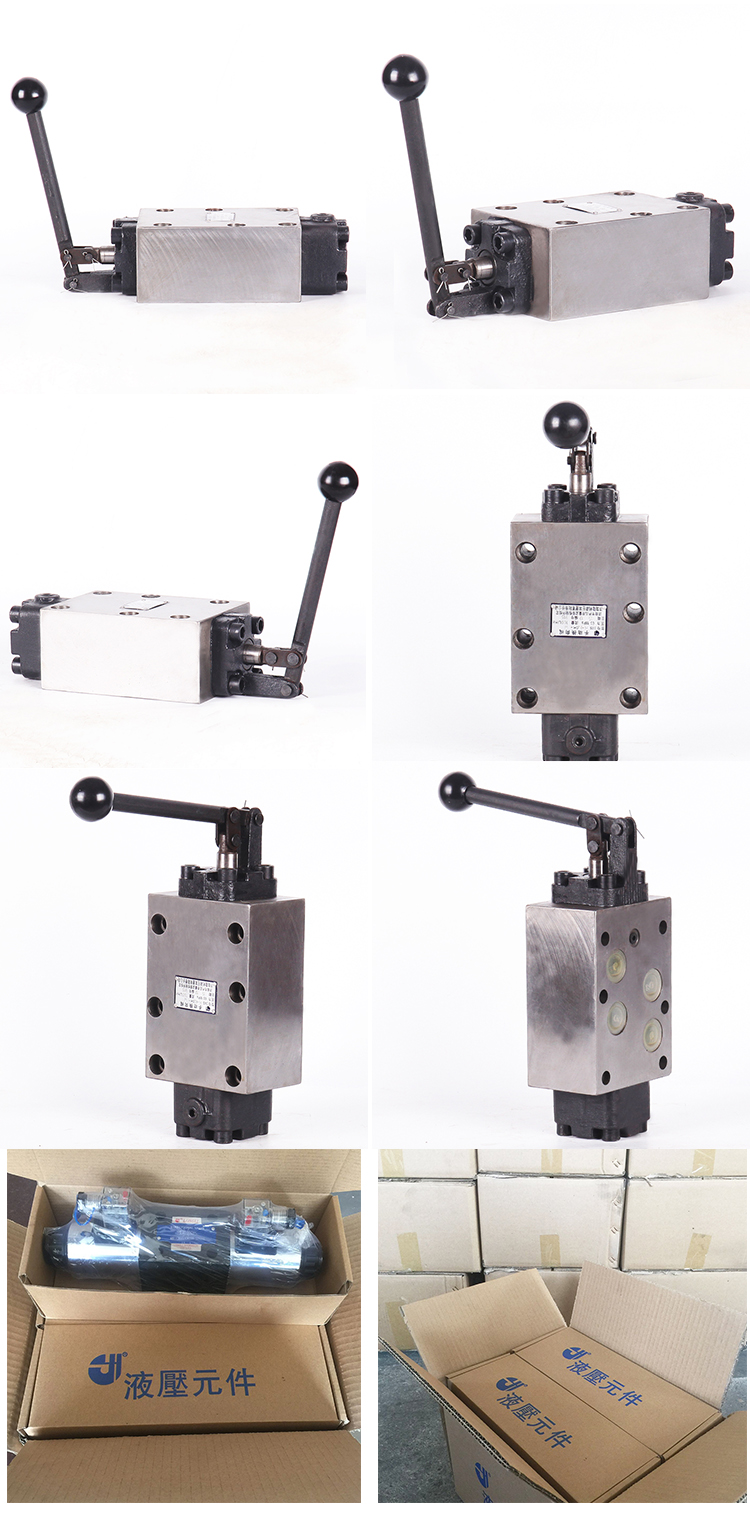

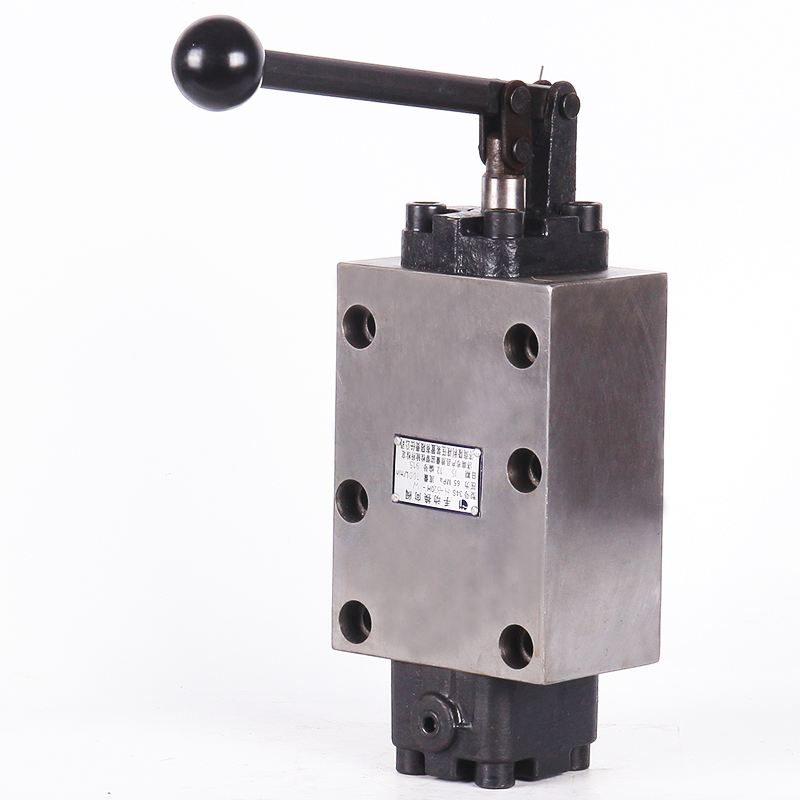

手动换向阀是用手动杠杆操纵阀芯移位的方向控制阀 。 在液压系统中, 它可控制油流方向, 以改变执行元件的运动方向 。

手动换向阀的滑阀换向定位方式有钢球定位式和弹簧复位式二种结构 。 钢球定位式是当操纵手柄外力取消后, 阀芯依靠钢球定位保持在换向位置 。 弹簧复位式是当操纵手柄外力取消后, 弹簧使阀芯自动回复到初始位置。

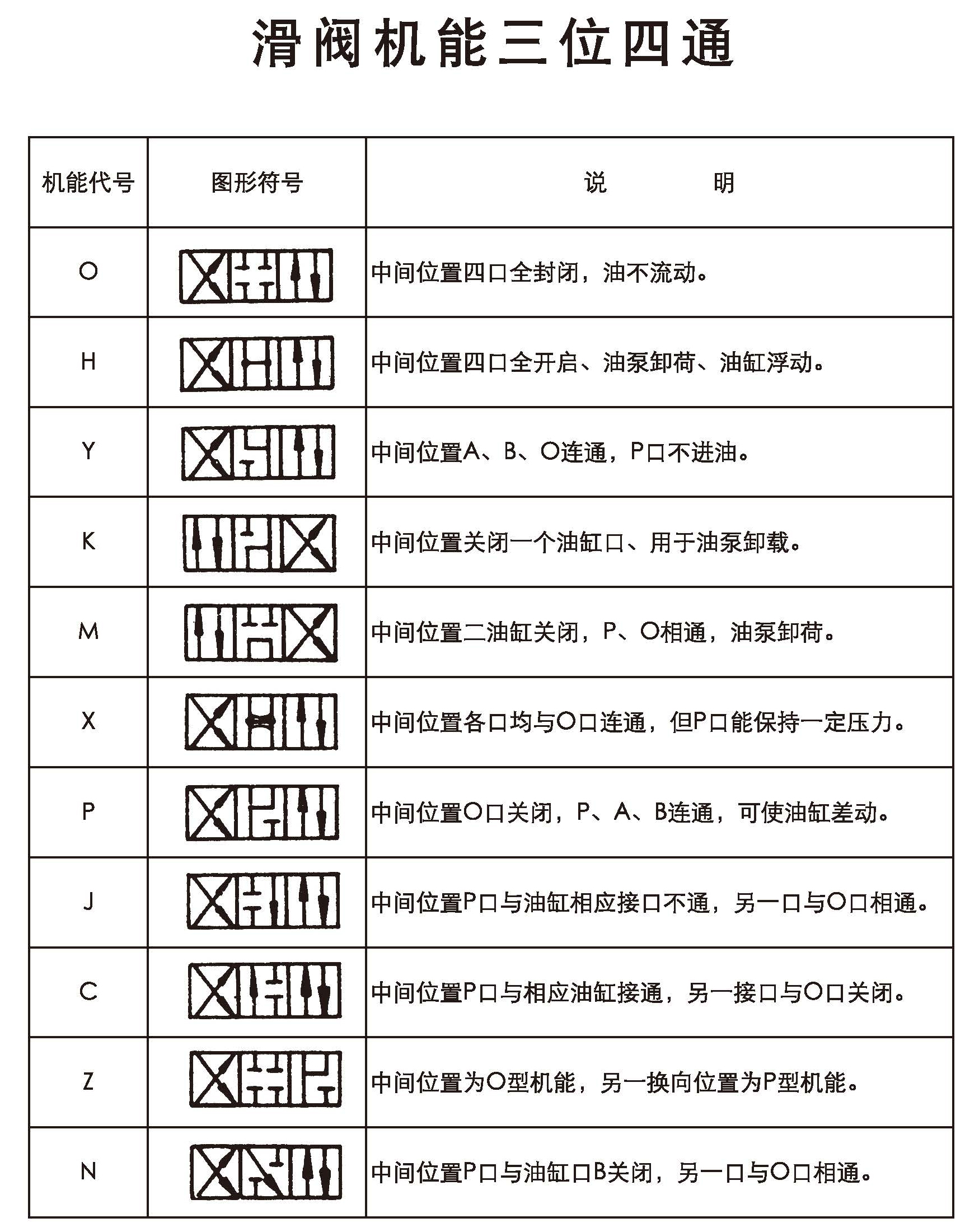

超高压手动换向阀公称压力为65MPa，分为板式连接和螺纹连接两种连接形式。机能分为H,M等。

通径分为10通径和20通径两种。

具体型号可分为：

34SM-L10H-T  34SM-L10H-W

34SM-B10H-T  34SM-B10H-W

34SM-B20H-T  34SM-B20H-W

34SH-L10H-T  34SH-L10H-W

34SH-B10H-T  34SH-B10H-W

34SH-B20H-T  34SH-B20H-W
