方向阀

联合设计型手动换向阀

◆说    明

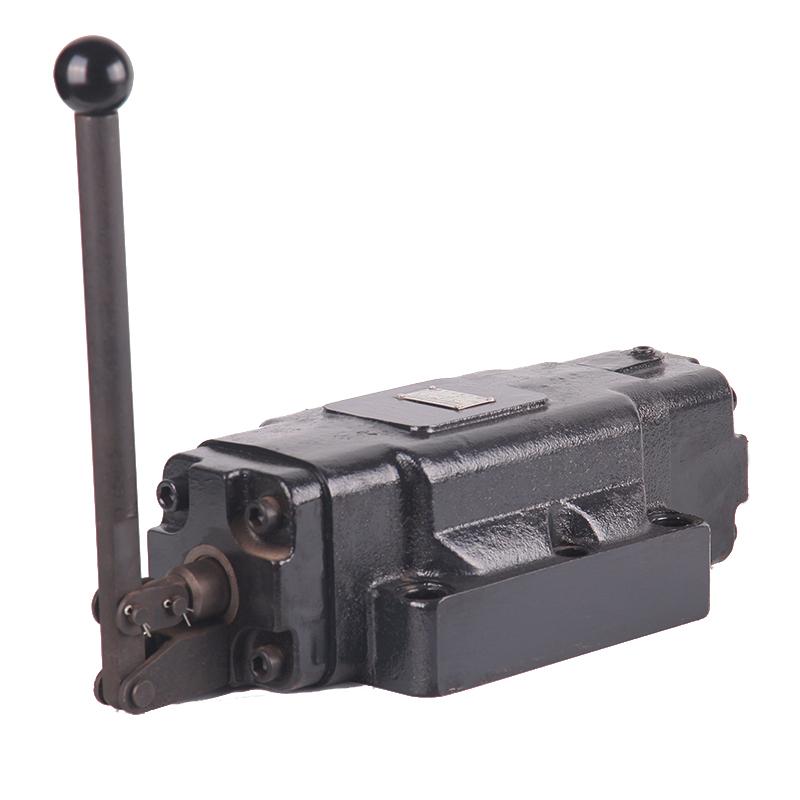

手动换向阀是用手动杠杆操纵阀芯移位的方向控制阀 。 在液压系统中, 它可控制油流方向, 以改变执行元件的运动方向 。

手动换向阀的滑阀换向定位方式有钢球定位式和弹簧复位式二种结构 。 钢球定位式是当操纵手柄外力取消后, 阀芯依靠钢球定位保持在换向位置 。 弹簧复位式是当操纵手柄外力取消后, 弹簧使阀芯自动回复到初始位置。

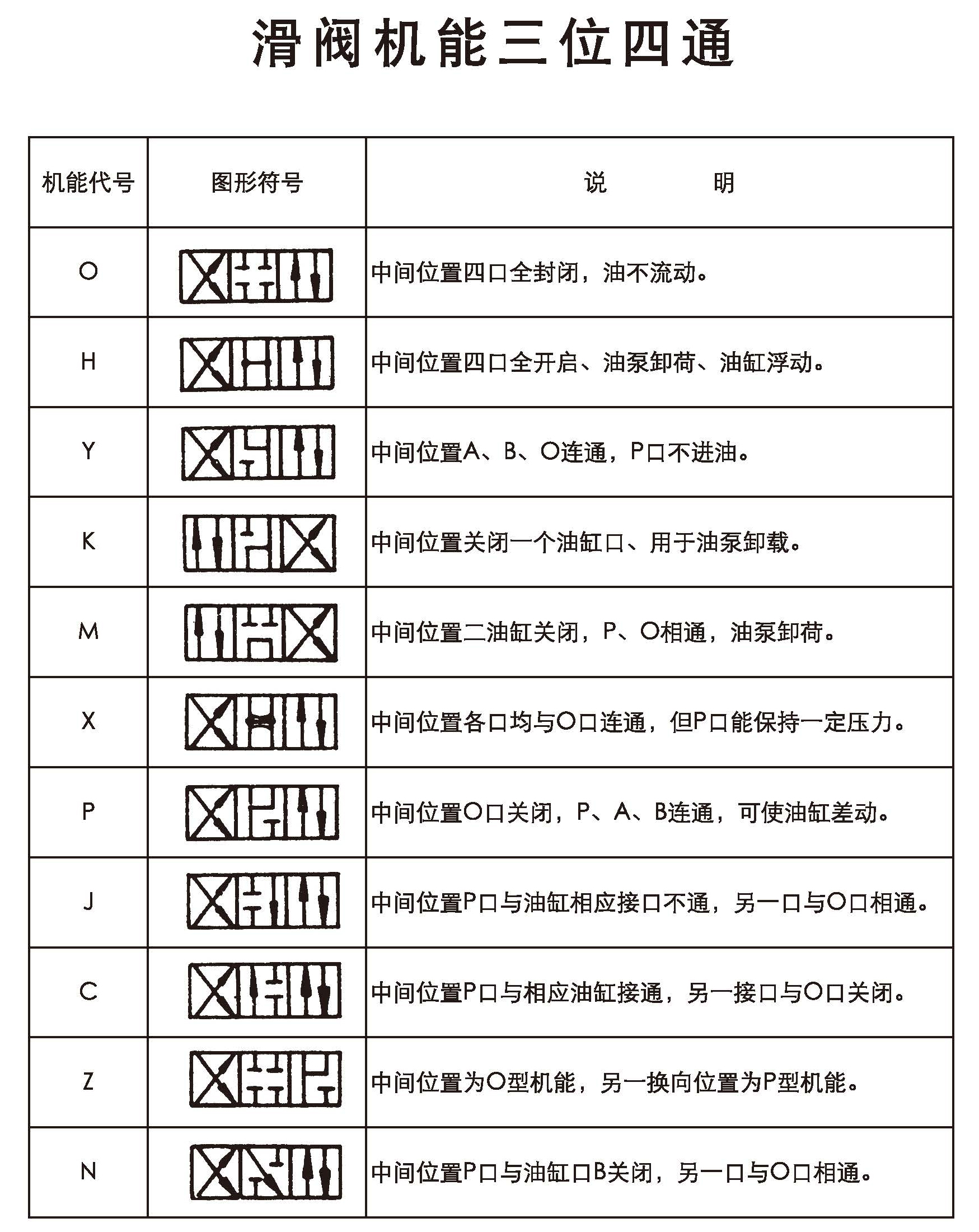

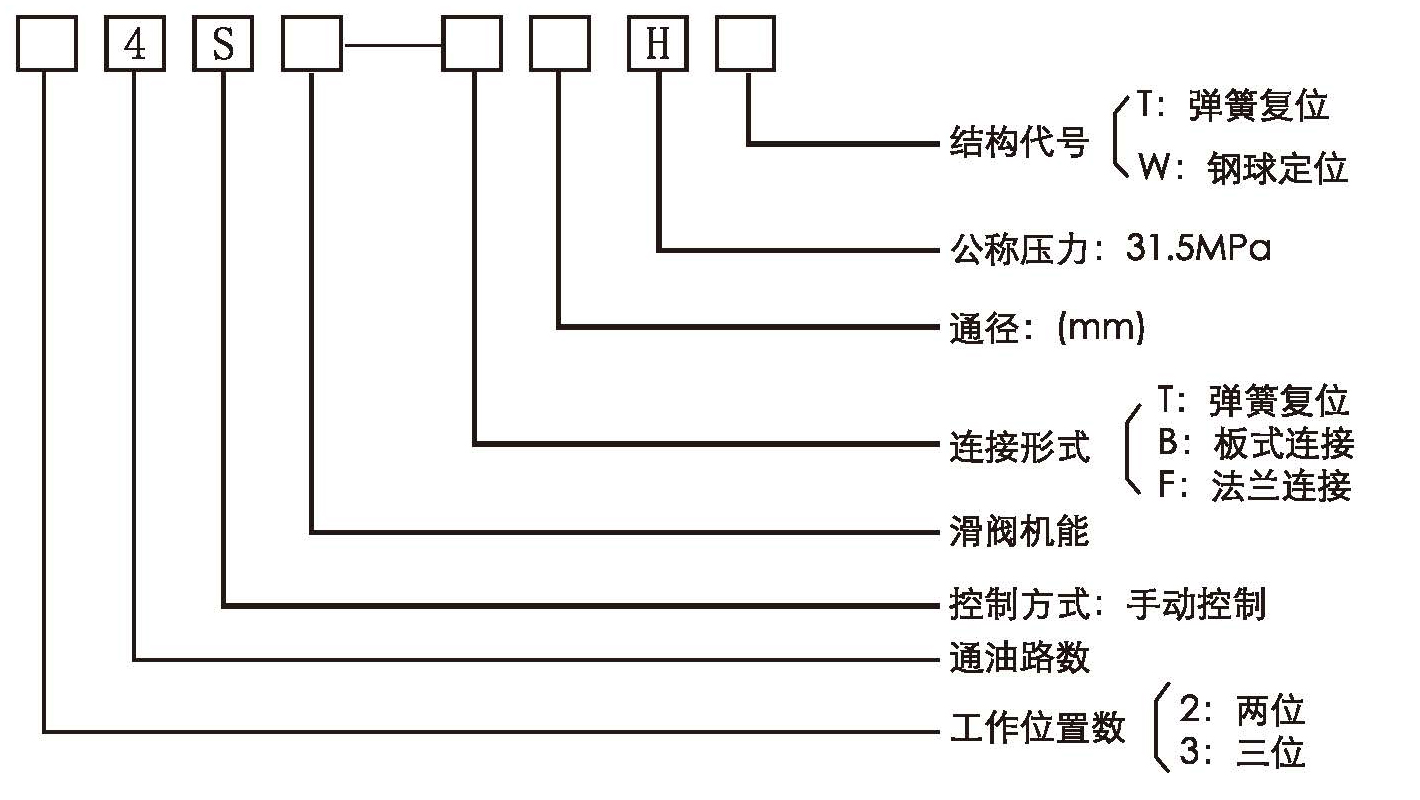

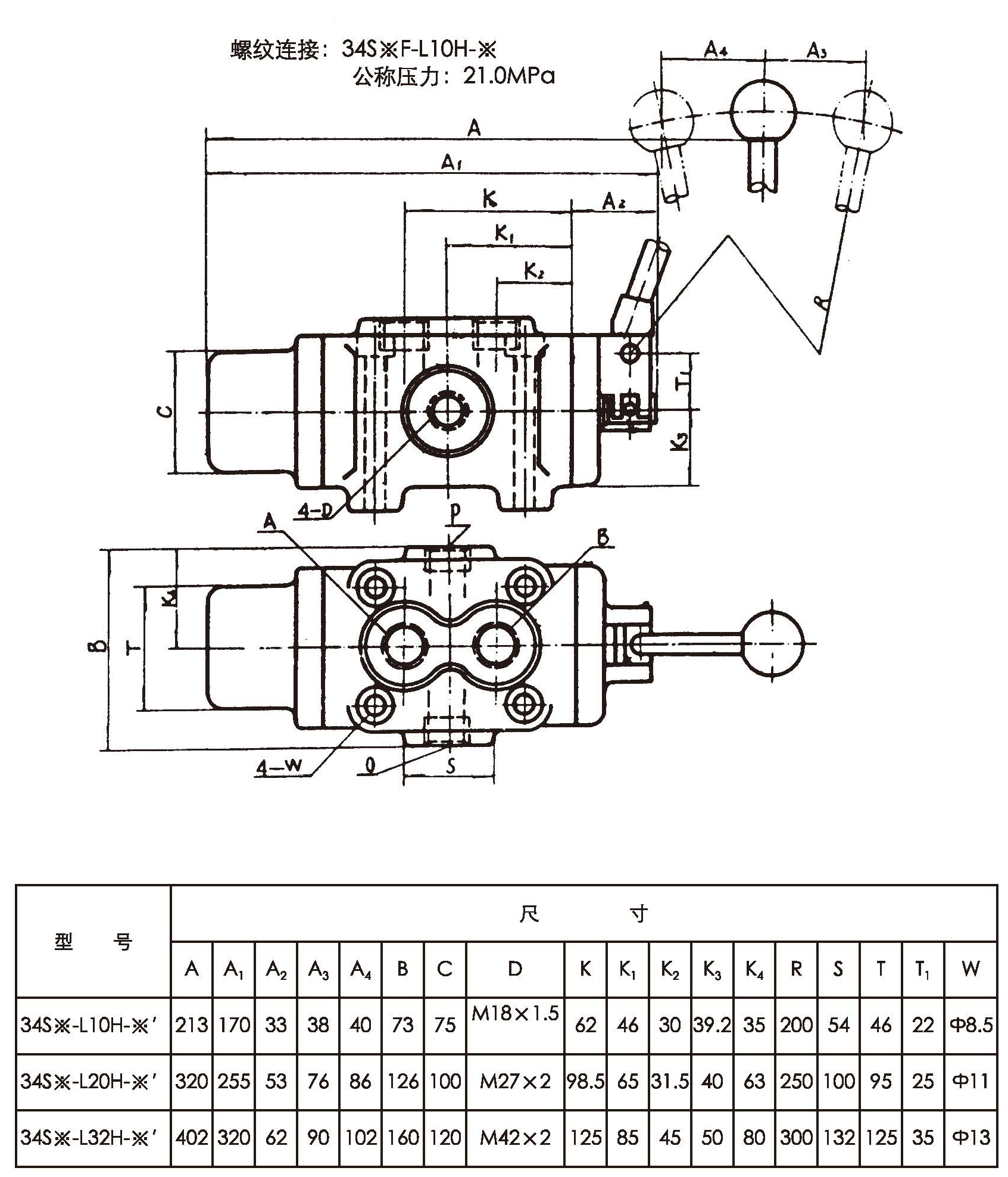

具体型号分为：

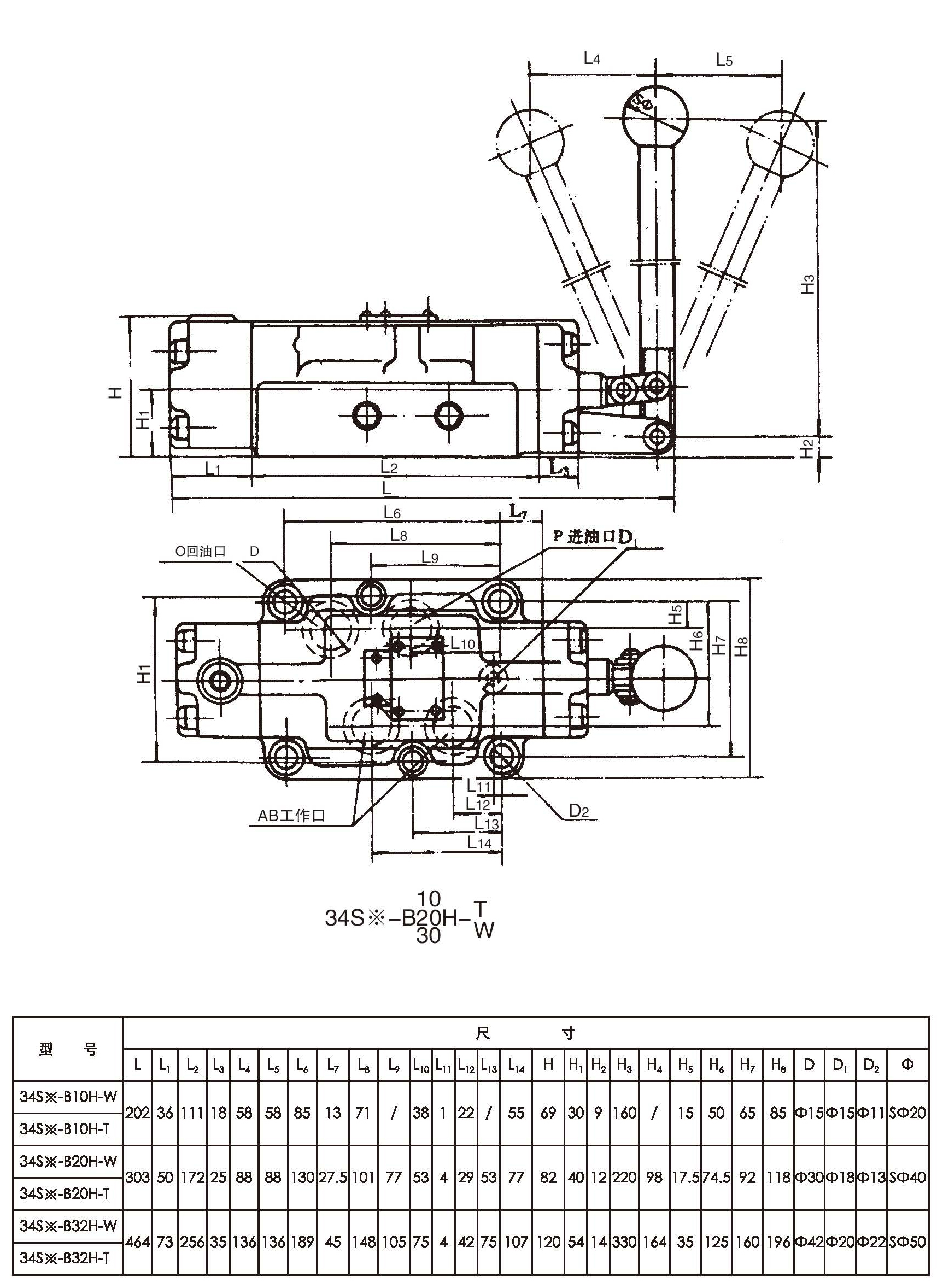

10通径

24SM-L10H-T  24SH-L10H-T  24SM-L10H-W  24SH-L10H-W

24SM-B10H-T  24SH-B10H-T  24SM-B10H-W  24SH-B10H-W

24SM-H10B-T  24SH-H10B-T  24SM-H10B-W  24SH-B10H-W

34SM-L10H-T  34SH-L10H-T  34SM-L10H-W  34SH-L10H-W

34SM-B10H-T  34SH-B10H-T  34SM-B10H-W  34SH-B10H-W

34SM-H10B-T  34SH-H10B-T  34SM-H10B-W  34SH-H10B-W

20通径

24SM-L20H-T  24SH-L20H-T  24SM-L20H-W  24SH-L20H-W

24SM-B20H-T  24SH-B20H-T  24SM-B20H-W  24SH-B20H-W

24SM-H20B-T  24SH-H20B-T  24SM-H20B-W  24SH-B20H-W

34SM-L20H-T  34SH-L20H-T  34SM-L20H-W  34SH-L20H-W

34SM-B20H-T  34SH-B20H-T  34SM-B20H-W  34SH-B20H-W

34SM-H20B-T  34SH-H20B-T  34SM-H20B-W  34SH-H20B-W

32通径

24SM-L32H-T  24SH-L32H-T  24SM-L32H-W  24SH-L32H-W

24SM-B32H-T  24SH-B32H-T  24SM-B32H-W  24SH-B32H-W

24SM-H32B-T  24SH-H32B-T  24SM-H32B-W  24SH-B32H-W

34SM-L32H-T  34SH-L32H-T  34SM-L32H-W  34SH-L32H-W

34SM-B32H-T  34SH-B32H-T  34SM-B32H-W  34SH-B32H-W

34SM-H32B-T  34SH-H32B-T  34SM-H32B-W  34SH-H32B-W
