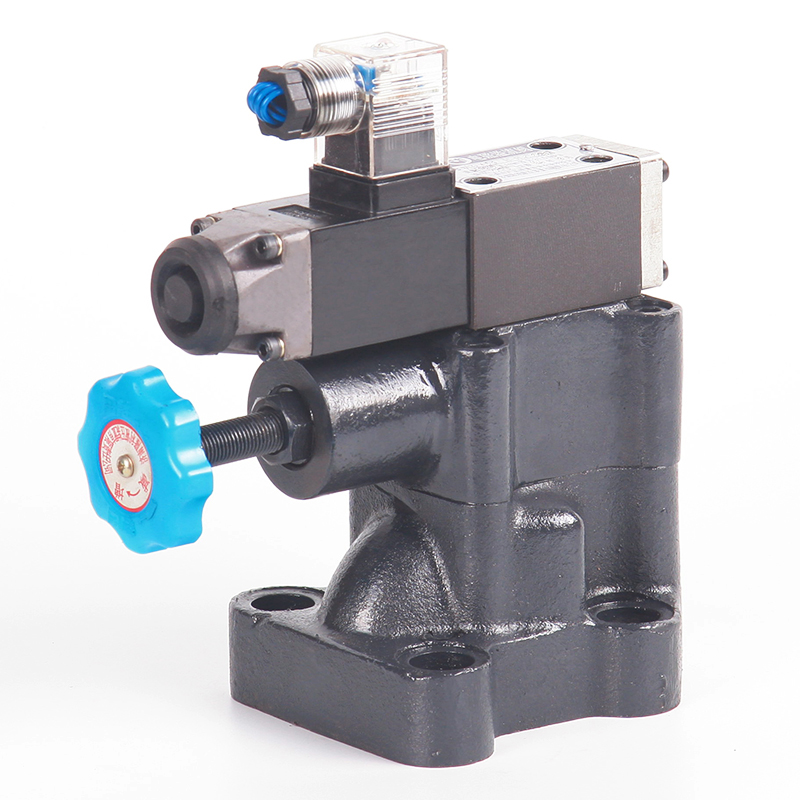

Y2系列电磁溢流阀

◆说    明

Y2※型电磁溢流阀由Y2※型电磁溢流阀由Y2※型溢流阀和二位四通电磁换向阀组成.压力调整为手调式,升压和卸荷控制为电控式。它具有工作可靠、性能稳定、结构紧凑、体积小、重量轻等特点,在液压系统中除起Y2※型溢流阀的作用外,还能通过电器控制使系统升压或卸荷, 故也称它为电控卸荷溢流阀 。本系列阀均采用湿式电磁铁控制。

根据用途的不同,滑阀有H型(常开型)和l2型(常闭式)两种机能, H型一电磁阀原始位置为开通,此时先导部与回油腔相通,溢流阀卸荷;当电磁铁通电时,电磁阀关闭,此时先导部起作用,溢流阀在调定值下工作。o型一电磁阀和溢流阀工作情况与H型相反。

控制电源电压为12、24和110v, 在订货时请写明电源电压数值。

本系列阀P口为进油口, 0口为溢油口, K口为外控口。

Y2系列电磁溢流阀通径分为20 32两种

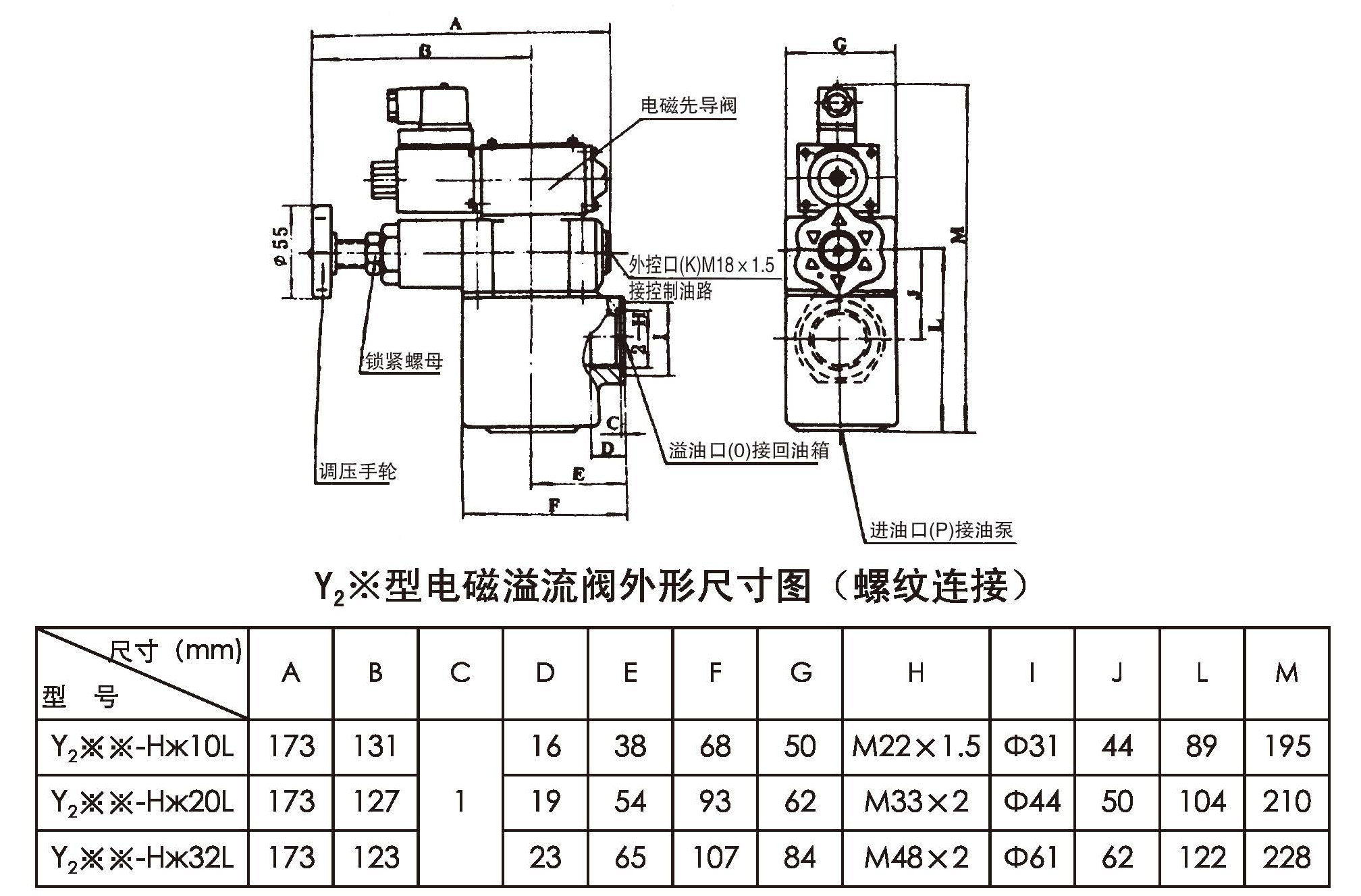

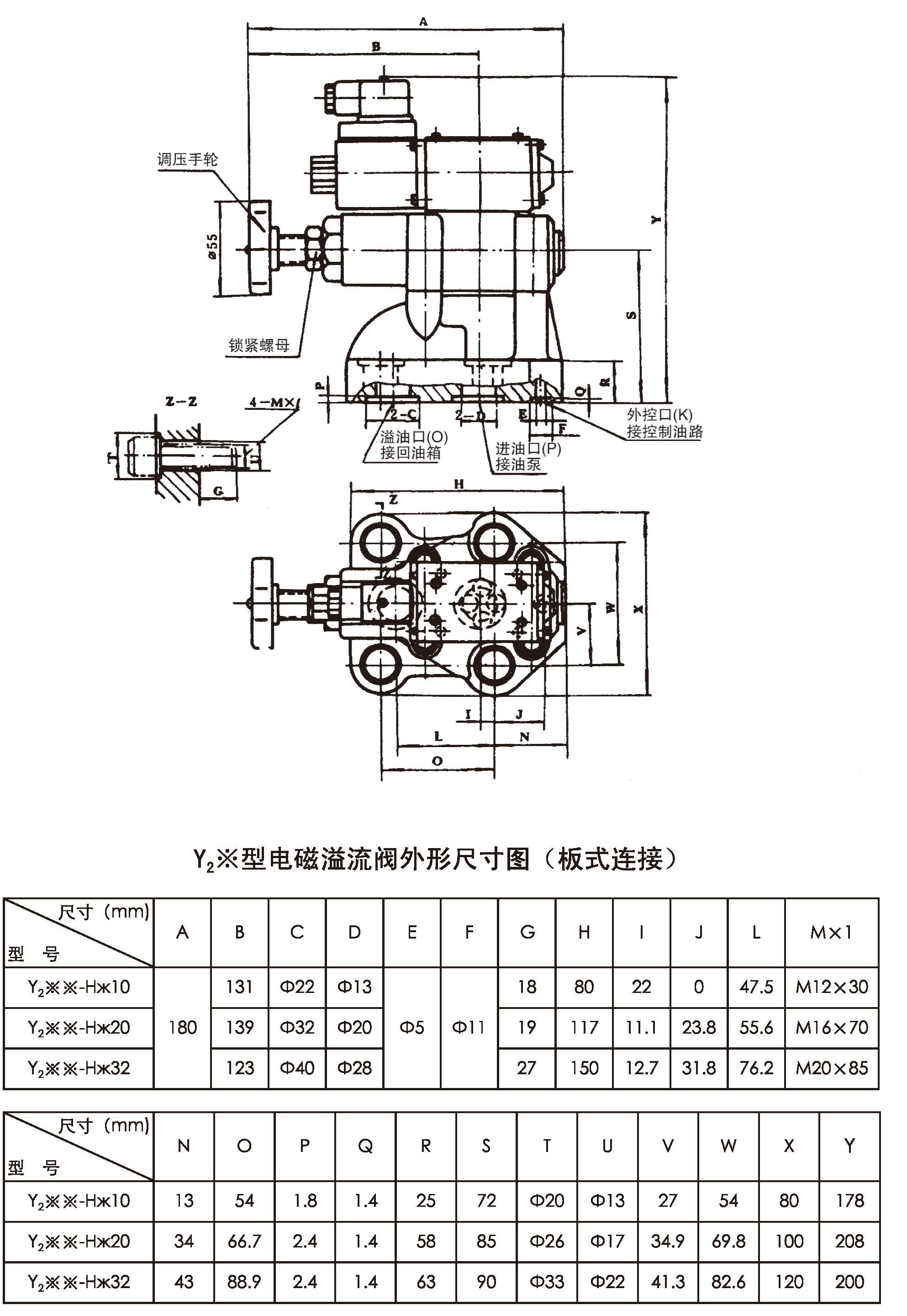

连接方式分为板式连接和管式连接

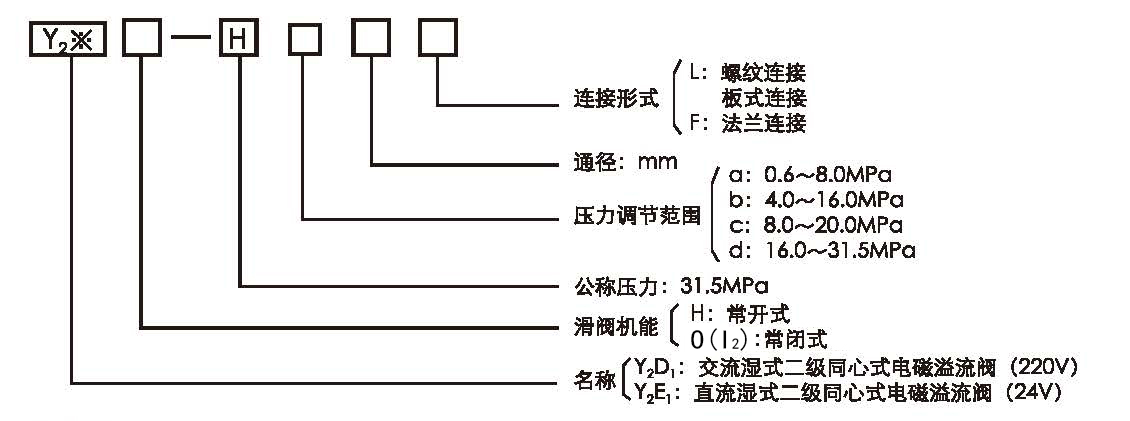

具体型号分为：

Y2E1H-Ha10L Y2E1H-Hb10L Y2E1H-Hc10L Y2E1H-Hd10L

Y2E1O-Ha10L Y2E1O-Hb10L Y2E1O-Hc10L Y2E1O-Hd10L

Y2D1H-Ha10L Y2D1H-Hb10L Y2D1H-Hc10L Y2D1H-Hd10L

Y2D1O-Ha10L Y2D1O-Hb10L Y2D1O-Hc10L Y2D1O-Hd10L

Y2E1H-Ha10B Y2E1H-Hb10B Y2E1H-Hc10B Y2E1H-Hd10B

Y2E1O-Ha10B Y2E1O-Hb10B Y2E1O-Hc10B Y2E1O-Hd10B

Y2D1H-Ha10B Y2D1H-Hb10B Y2D1H-Hc10B Y2D1H-Hd10B

Y2D1O-Ha10B Y2D1O-Hb10B Y2D1O-Hc10B Y2D1O-Hd10B

Y2E1H-Ha20L Y2E1H-Hb20L Y2E1H-Hc20L Y2E1H-Hd20L

Y2E1O-Ha20L Y2E1O-Hb20L Y2E1O-Hc20L Y2E1O-Hd20L

Y2D1H-Ha20L Y2D1H-Hb20L Y2D1H-Hc20L Y2D1H-Hd20L

Y2D1O-Ha20L Y2D1O-Hb20L Y2D1O-Hc20L Y2D1O-Hd20L

Y2E1H-Ha20B Y2E1H-Hb20B Y2E1H-Hc20B Y2E1H-Hd20B

Y2E1O-Ha20B Y2E1O-Hb20B Y2E1O-Hc20B Y2E1O-Hd20B

Y2D1H-Ha20B Y2D1H-Hb20B Y2D1H-Hc20B Y2D1H-Hd20B

Y2D1O-Ha20B Y2D1O-Hb20B Y2D1O-Hc20B Y2D1O-Hd20B

Y2E1H-Ha32B Y2E1H-Hb32B Y2E1H-Hc32B Y2E1H-Hd32B

Y2E1O-Ha32B Y2E1O-Hb32B Y2E1O-Hc32B Y2E1O-Hd32B

Y2D1H-Ha32B Y2D1H-Hb32B Y2D1H-Hc32B Y2D1H-Hd32B

Y2D1O-Ha32B Y2D1O-Hb32B Y2D1O-Hc32B Y2D1O-Hd32B
