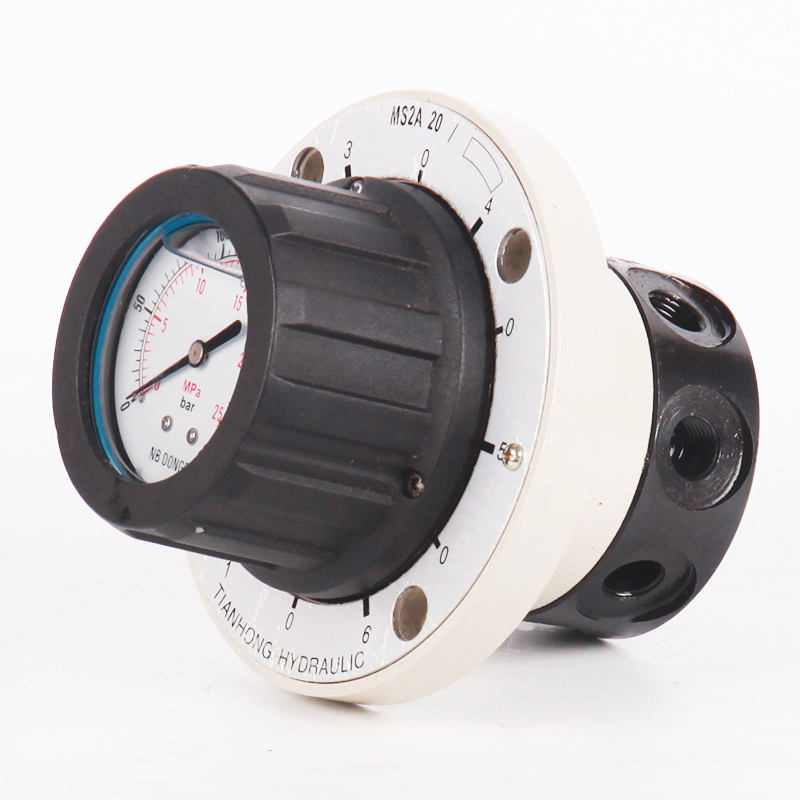

六点压力表开关MS2A

◆说    明

MS2型压力表开关为转阀式开关,借助于旋转的阀套,用一个压力表可读出六个油路的压力。

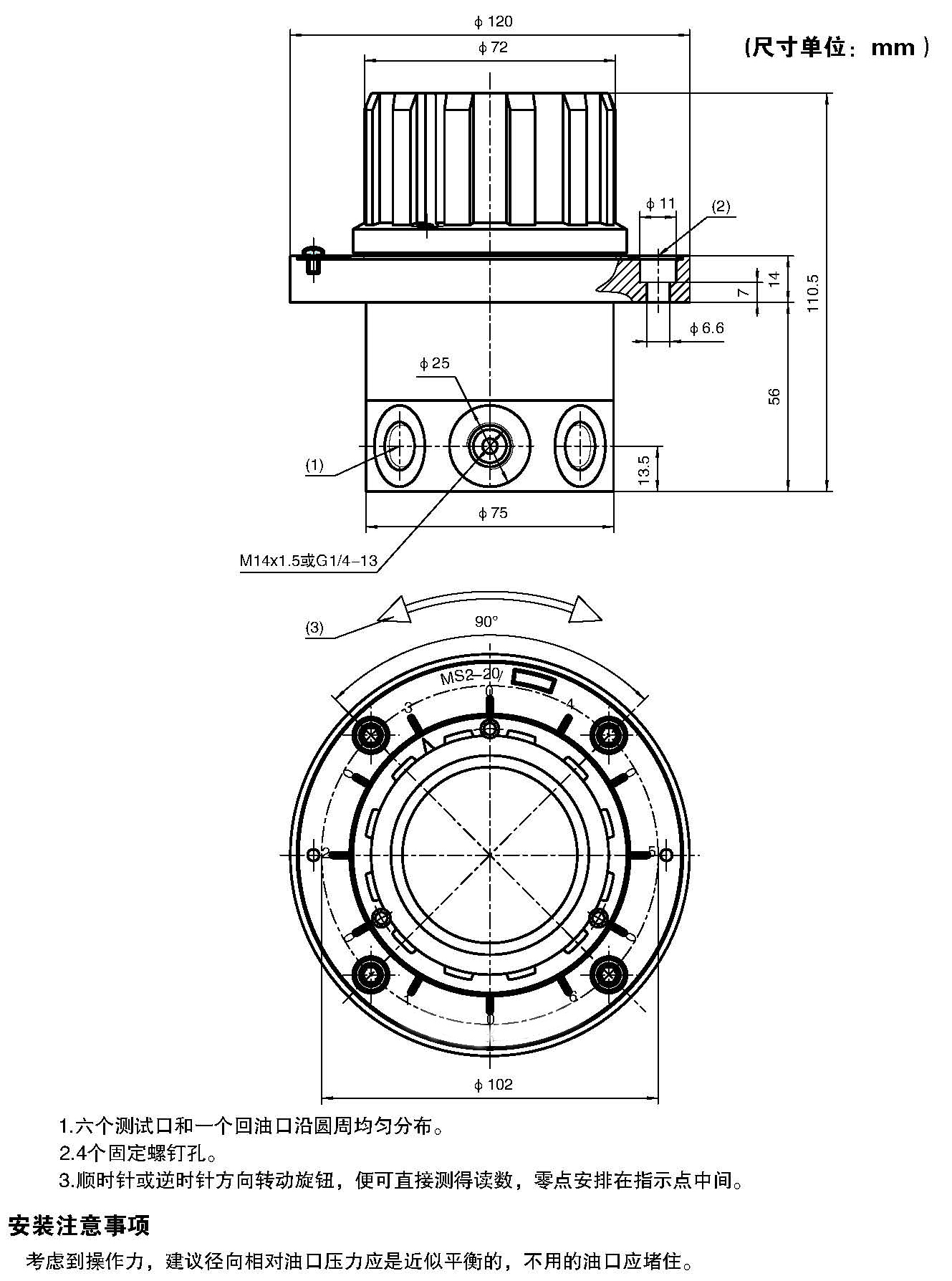

压力测量口沿阀芯的圆周布置。

该压力表开关的旋钮内装有阻尼的压力表。 旋转旋钮和与它连接的阀套,直到旋钮上的指针指向六个测试点中的一个, 于是那个特定的测试口与压力表接通。为了使压力表卸压,在两个测试点之间设有卸荷点,这样,压力表经由阀套上的小孔

和回油口T相连。

内部止动装置用来固定任何选定的压力与测试点连通的位置,如旋钮边缘上的箭头在刻度盘上所示的那样。
