压力阀

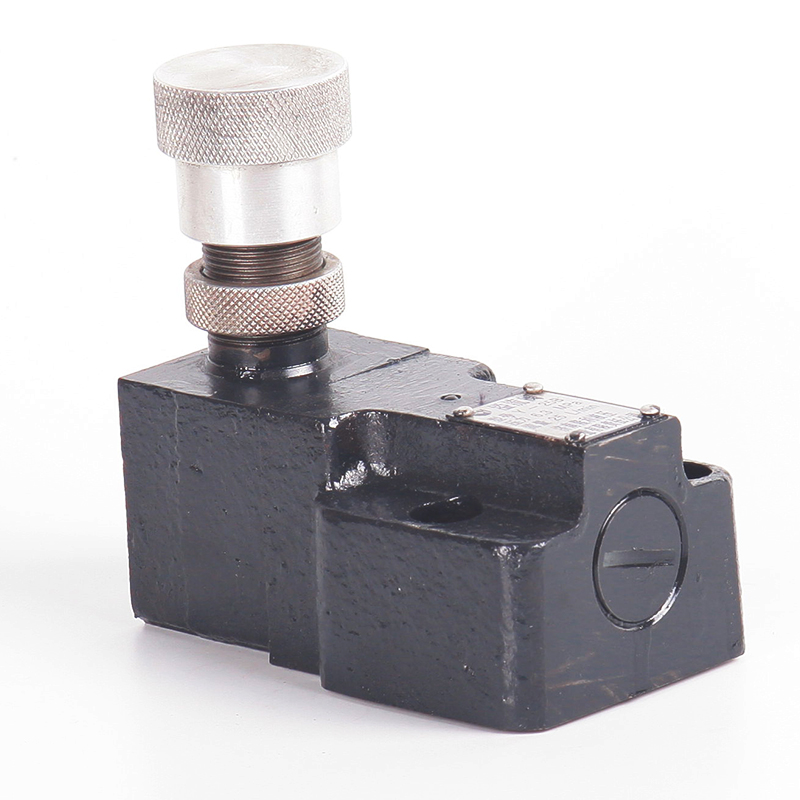

Y-型中压溢流阀

1.作安全阀时阀常闭。当系统压力小于某调定极限值时,阀不溢流。当阀前压力超过此极限值时,阀立即打开,油液即流回油箱(或低压回路) ,因此能防止液压系统过载, 保护油泵和液压系统的安全。

2.作溢流阀时阀常开常溢流 。 该阀与节流元件及负载并联 。 随着工作机构需油量的不同, 阀的溢油量时大时小, 以调节及平衡进入液压系统的流量, 使液压系统中的压力保持恒定 。 板式中压溢流阀有进出口各一个, 但管式中压溢流阀有二进口及一出口 。管式板式中压溢流阀都带有一小卸荷口,平时关闭,亦只有在关闭时起溢流作用。

3.远程调压。 将远程调压阀进油口和溢流阀遥控口连接, 在主溢流阀设定压力范围内实现远程调压 。

4.高低压多级控制 。 用换向阀将溢流阀遥控口和几个远程调压阀连接, 能在主溢流阀设定压力范围内实现高低压多级控制 。

5.改作顺序阀用时, 将溢流阀顶盖加工出一个泄油口, 而堵死主阀与顶盖相连的轴向孔, 并将主阀溢流口作二次压力出油口, 即可作顺序阀用。

6.作卸荷阀 。 用换向阀将溢流阀卸荷口和油箱连接, 可使油路卸荷。

7.在液压元件试验时, 溢流阀也可当节流阀进行加载 。

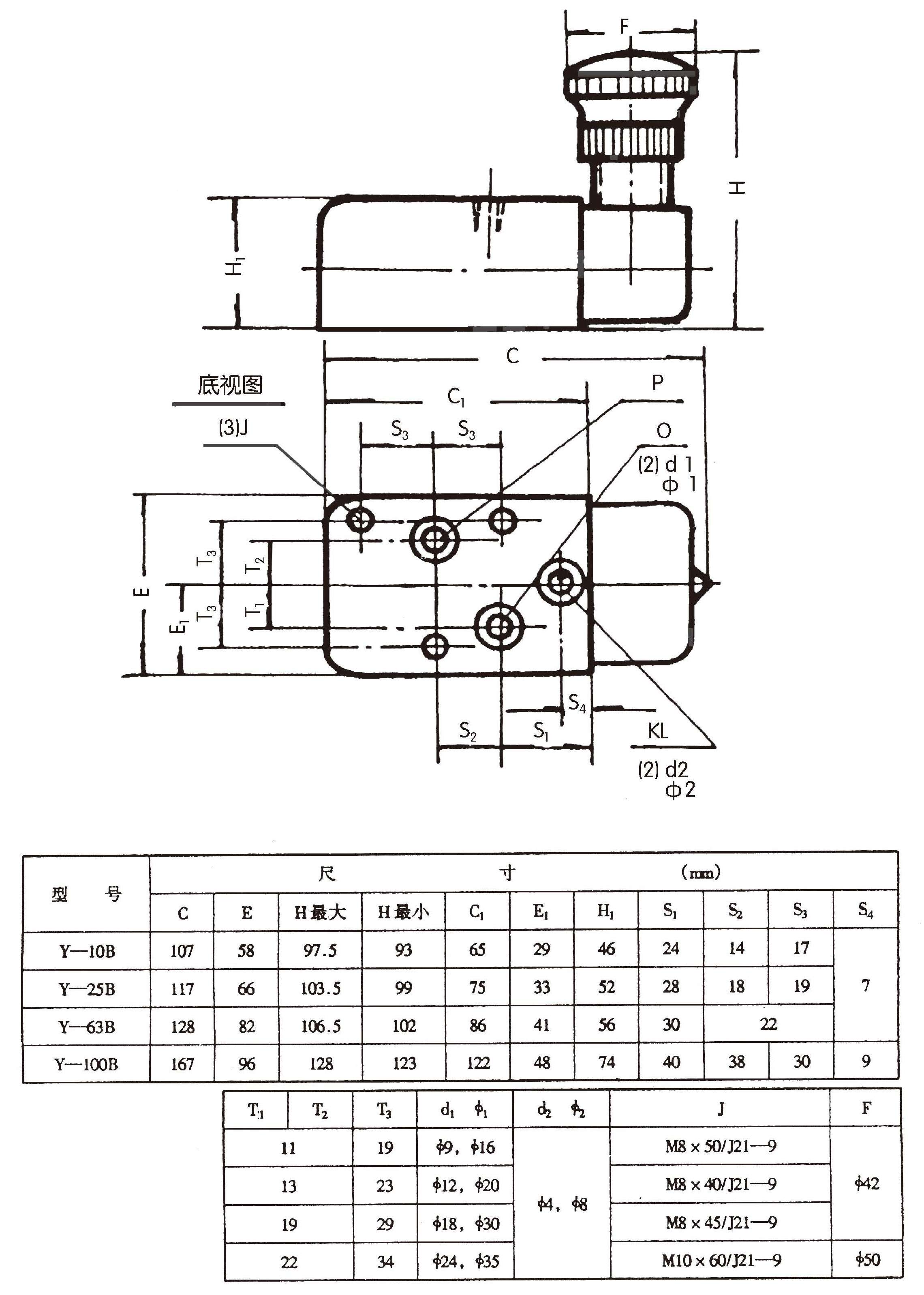

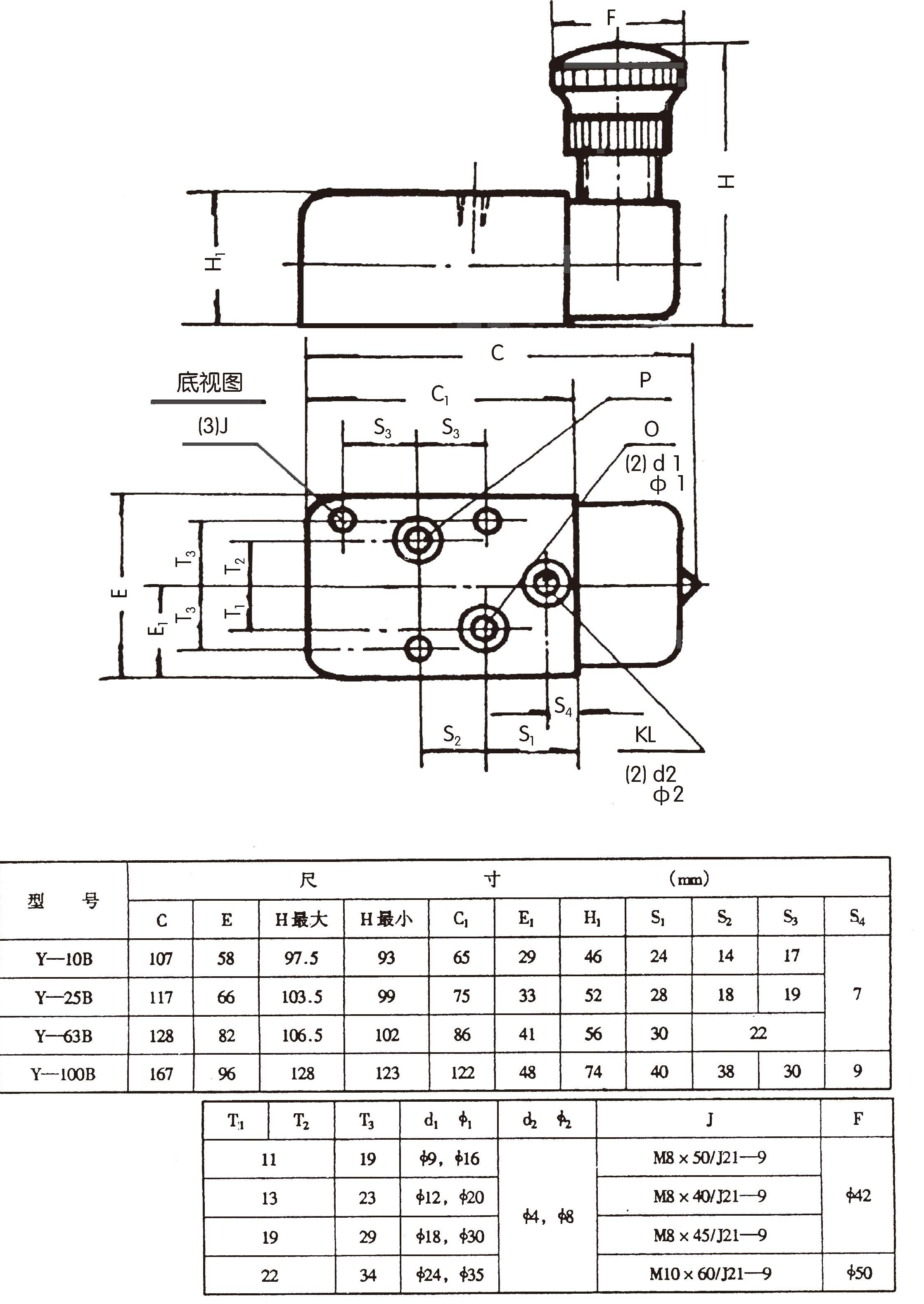

P为进油, 0为回油, L为卸荷, K为远程调压, P为测量压力接口 。

Y-型中压溢流阀分为管式连接和板式连接，通径分为12 16 20

具体型号分为

Y-10L Y-25L Y-63L

Y-10B Y-25B Y-63B
