方向阀

叠加式单向阀Z1S6

◆说    明

 Z1S6型阀是叠加结构的直动式单向阀。该单向阀一个方向无泄漏关闭 ,另一方向允许自由流通。锥阀芯的行程受弹簧座的限制。弹簧促使锥阀芯关闭。当无流量通过时,弹簧将阀芯保持在关闭位置。

Z1S6……-3X/V型(用金属密封)

此阀在锥阀芯(3)和阀体(1)之间有一个金属密封。因此特别通用于工作压力高与100bar和流速大于4m/s的场。

Z1S10……1-3X/VW4型(用软质材料密封)

此类阀在锥阀芯和阀体之间有一软质密封，因而密封严密。此密封特别通用于流速至4m/s和低工作压力的场合。

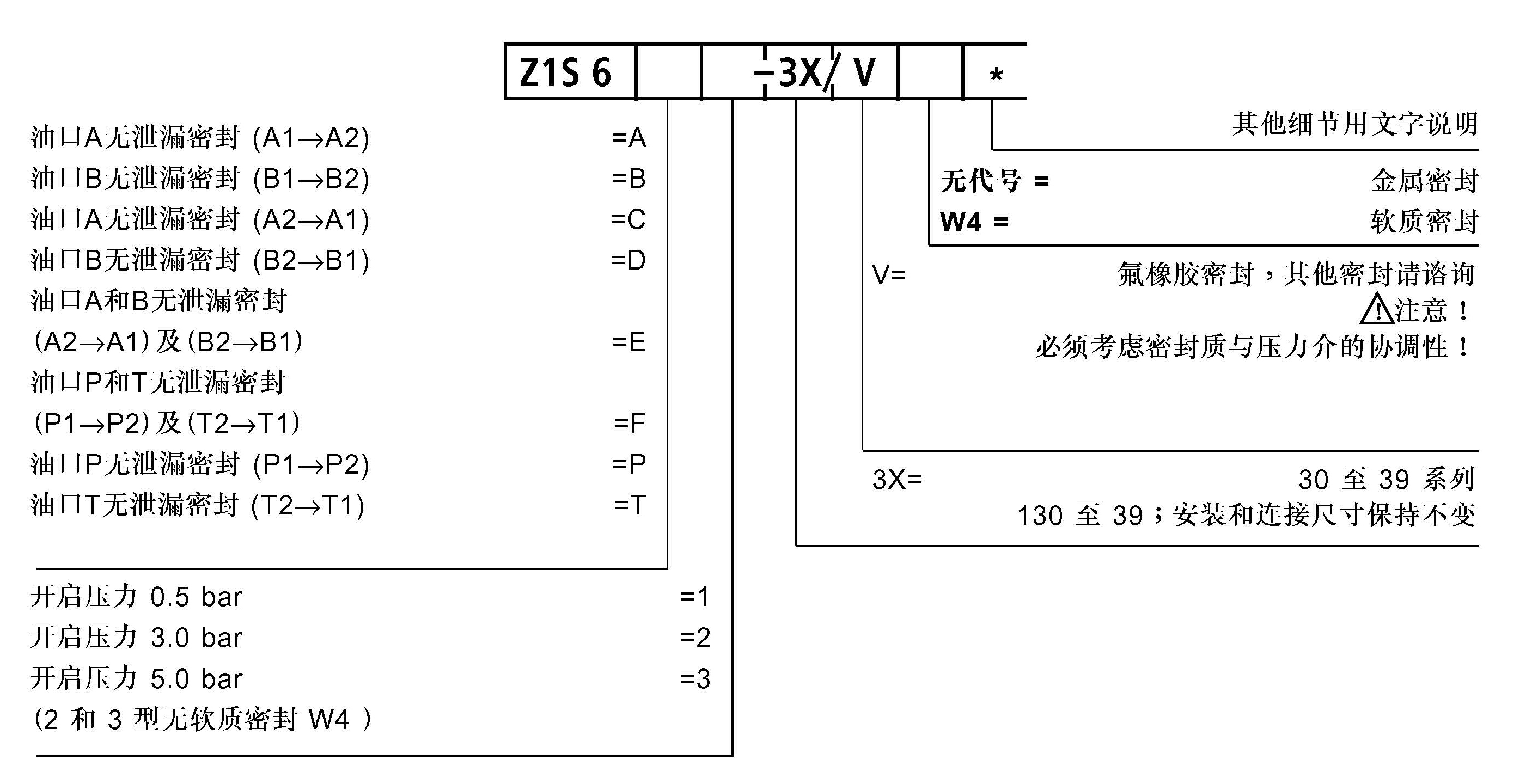

具体型号分为：

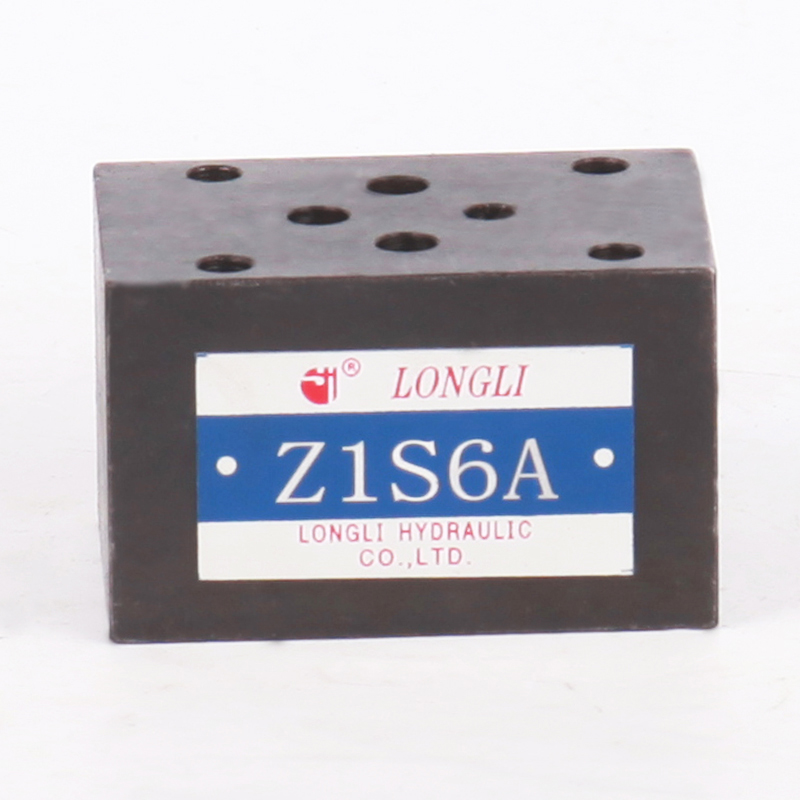

Z1S6A Z1S6B Z1S6C  Z1S6D  Z1S6E  Z1S6F  Z1S6P  Z1S6T

Z1S10A Z1S6B Z1S10C  Z1S10D  Z1S10E  Z1S10F  Z1S10P  Z1S10T

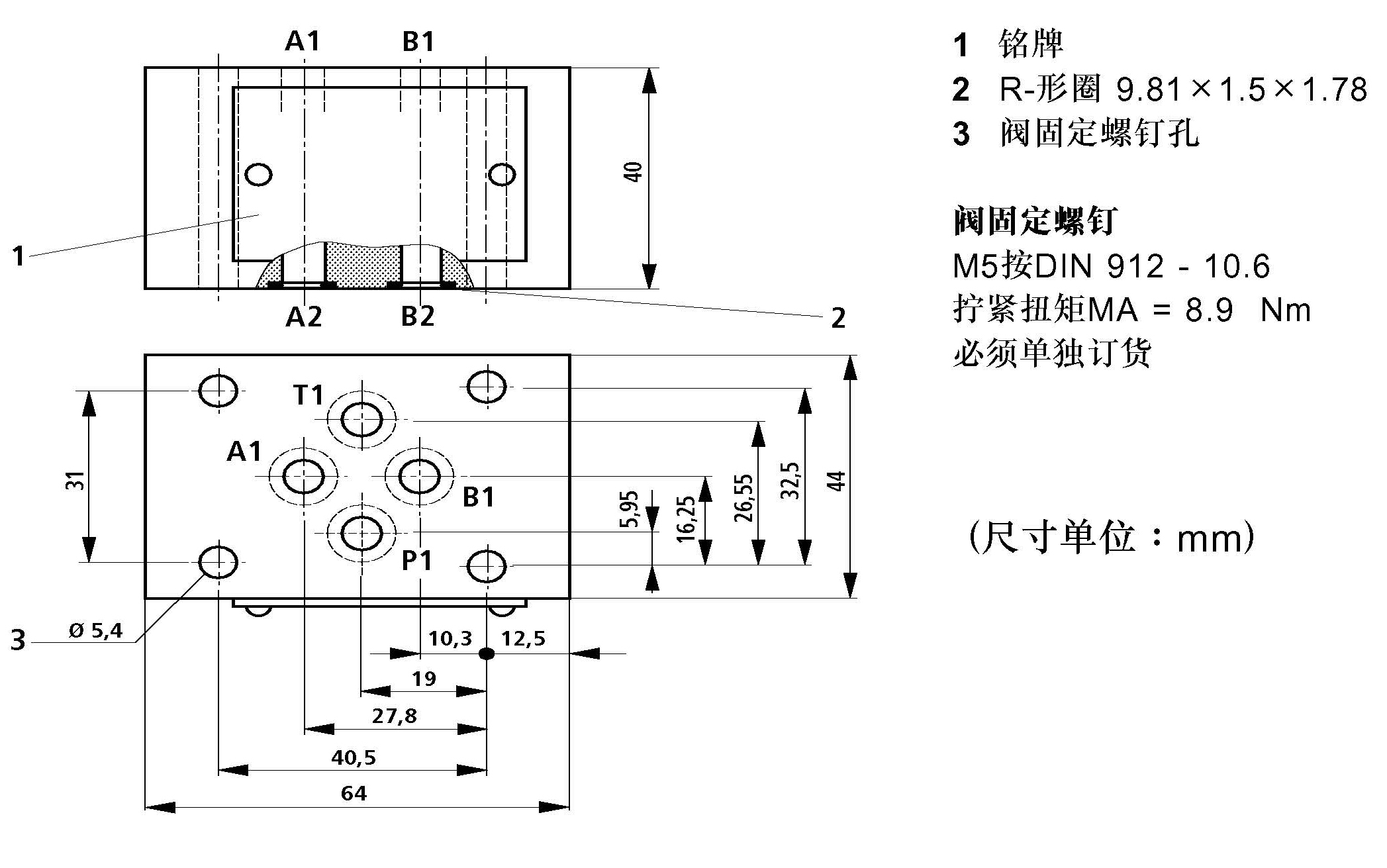

Z1S6

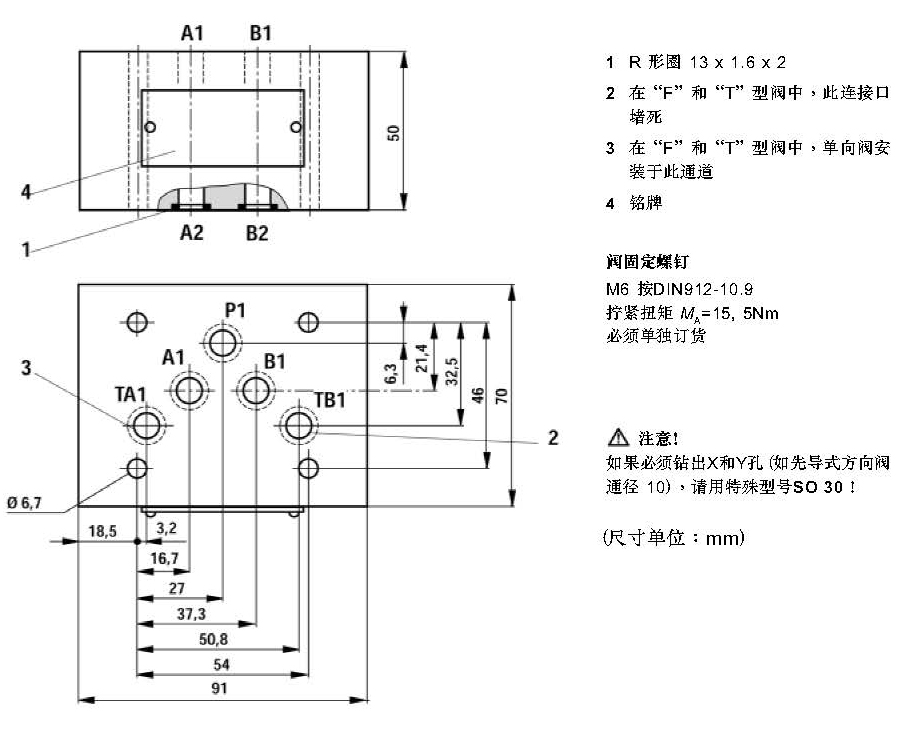

Z1S10
