方向阀

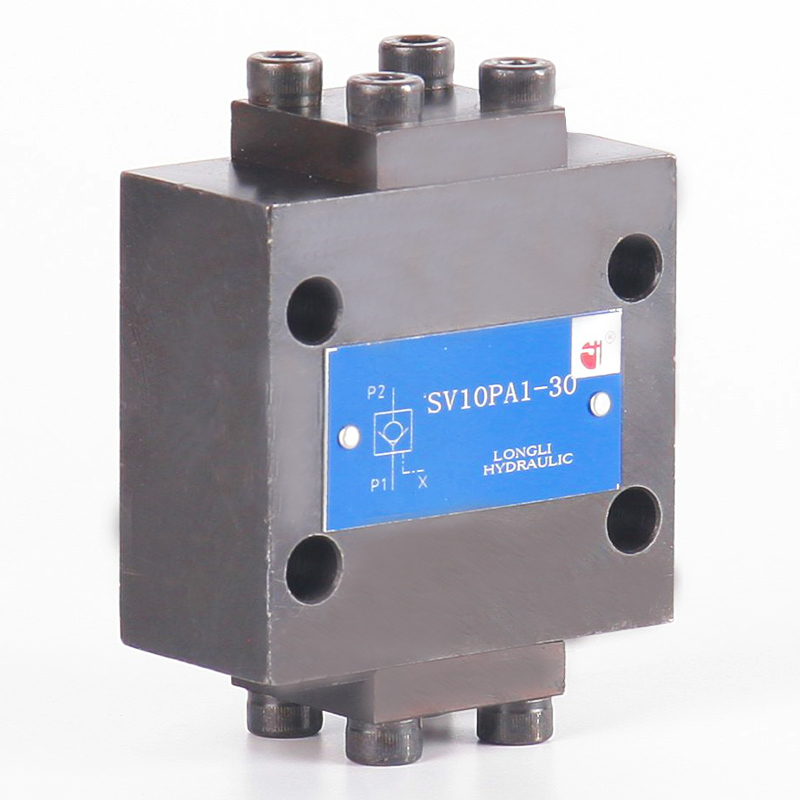

液控单向阀SV10/20/30P  SL10/20/30P

◆说    明

——液控单向阀

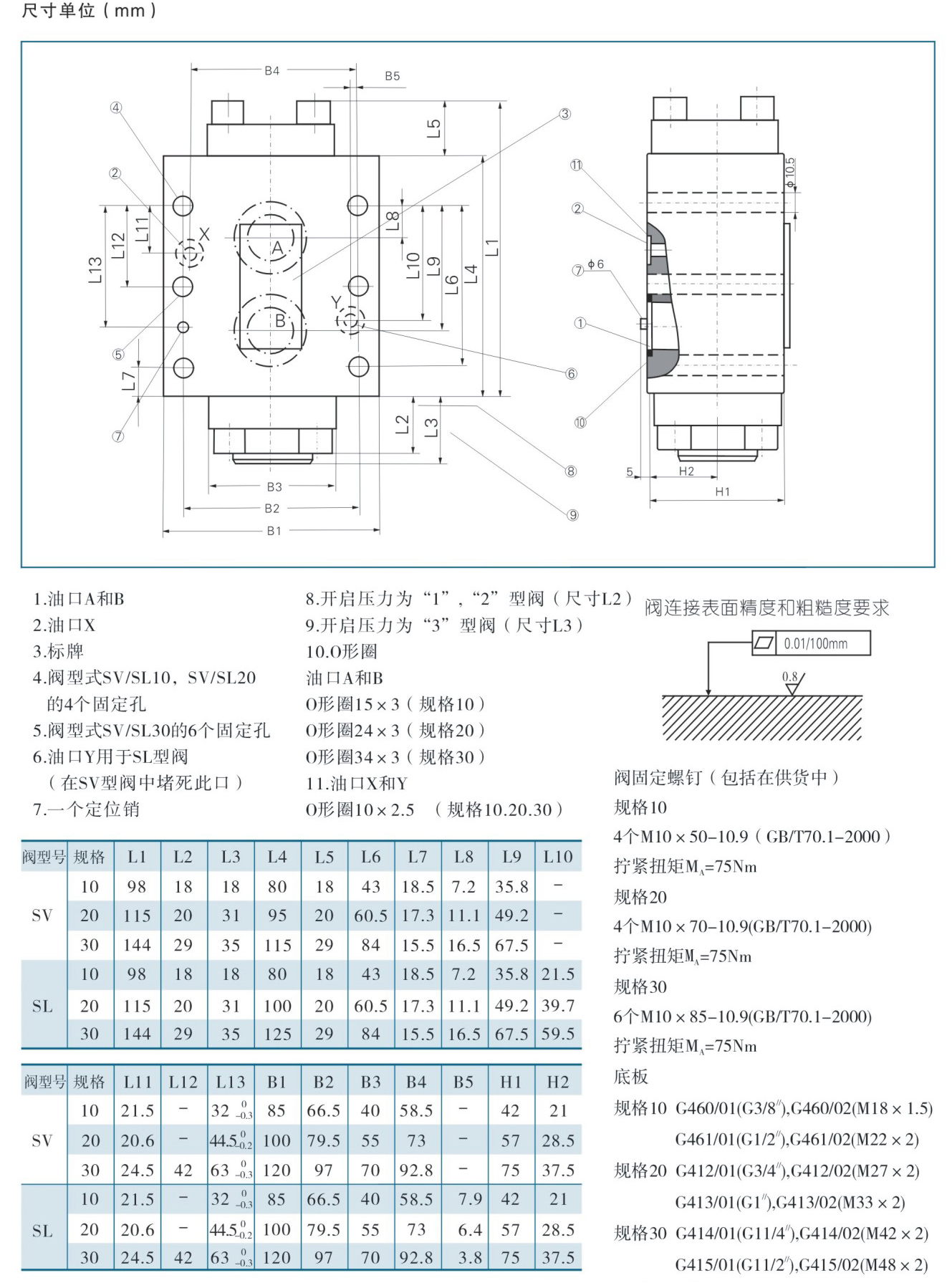

——连接尺寸按DIN24340

——底版安装或螺纹连接

——按需要有带泄油口和不带泄油口

——按需要有带先导阀和不带先导阀

——用先导阀缓冲释压

——可选三种开启压力

SV和SL型液控单向阀都是座式阀, 可以由液压开启而允许反向流动, 此种阀用来隔离局部压力回路, 即在管子破裂时防止负载降落的保护, 也可防止负载下爬。

此种液控单向阀主要包括阀体 ,主阀芯,先导阀芯,压缩弹簧和控制活塞。

SV型(无泄油口)

由A口至B口始终可以自由流动。反方向上则先导阀芯和主阀芯被弹簧和系统压力保持在阀座上。若X口供给压力油,则控制活塞被推向右。首先打开导阀芯 ,再打开主阀芯。于是油液先通过导阀, 再通过主阀。为了保证控制活塞能可靠的操纵阀,需要一定的最低控制压力。

SL型(带泄油口)

在原理上, 此阀与SV型有相同的功能。不同之处在于增加了泄油口Y,这就可以使控制活塞的环行面积与A口隔离。A口来的油压力只作用在控制活塞的面积A4上,从而有效降低此条件下所需的控制压力。

具体型号分为：

SV10PA SV10PB SV20PA SV20PB

SV30PA SV30PB SL10PA SL10PB

SL20PA SL20PB SL30PA SL30PB
