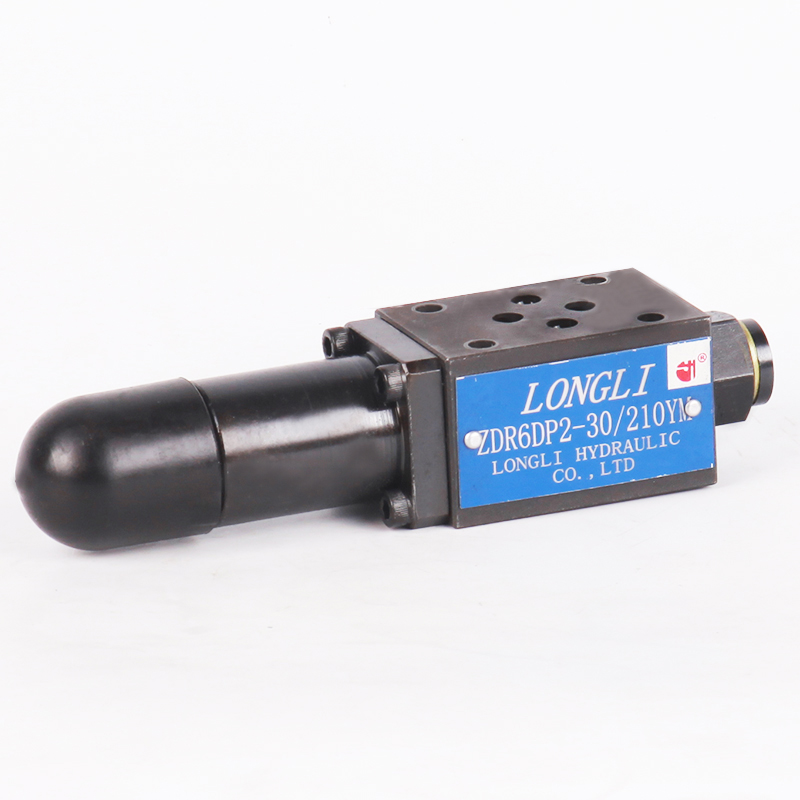

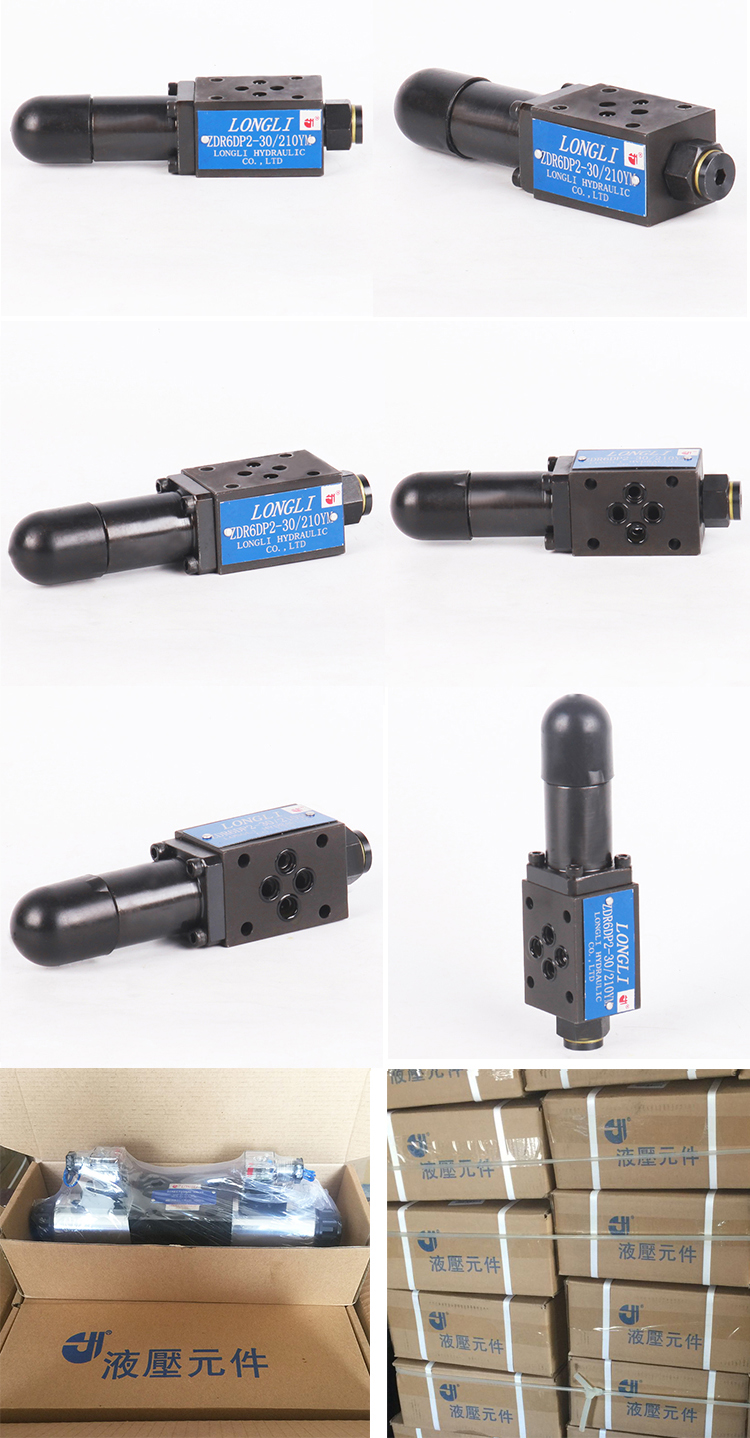

叠加式减压阀ZDR6D系列

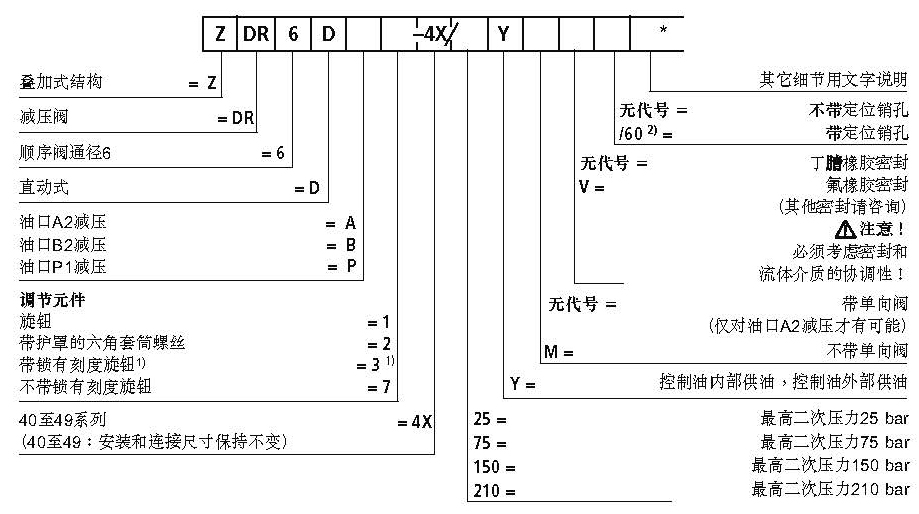

◆说    明

ZDR6 D型减压阀是叠加式结构三通直动式减压阀,它对次级回路有减压功能。用于系统压力减压。

其组成主要包括阀体、控制阀芯、压缩弹簧和调节元件以及可选单向阀。

由调节元件设定二次压力。

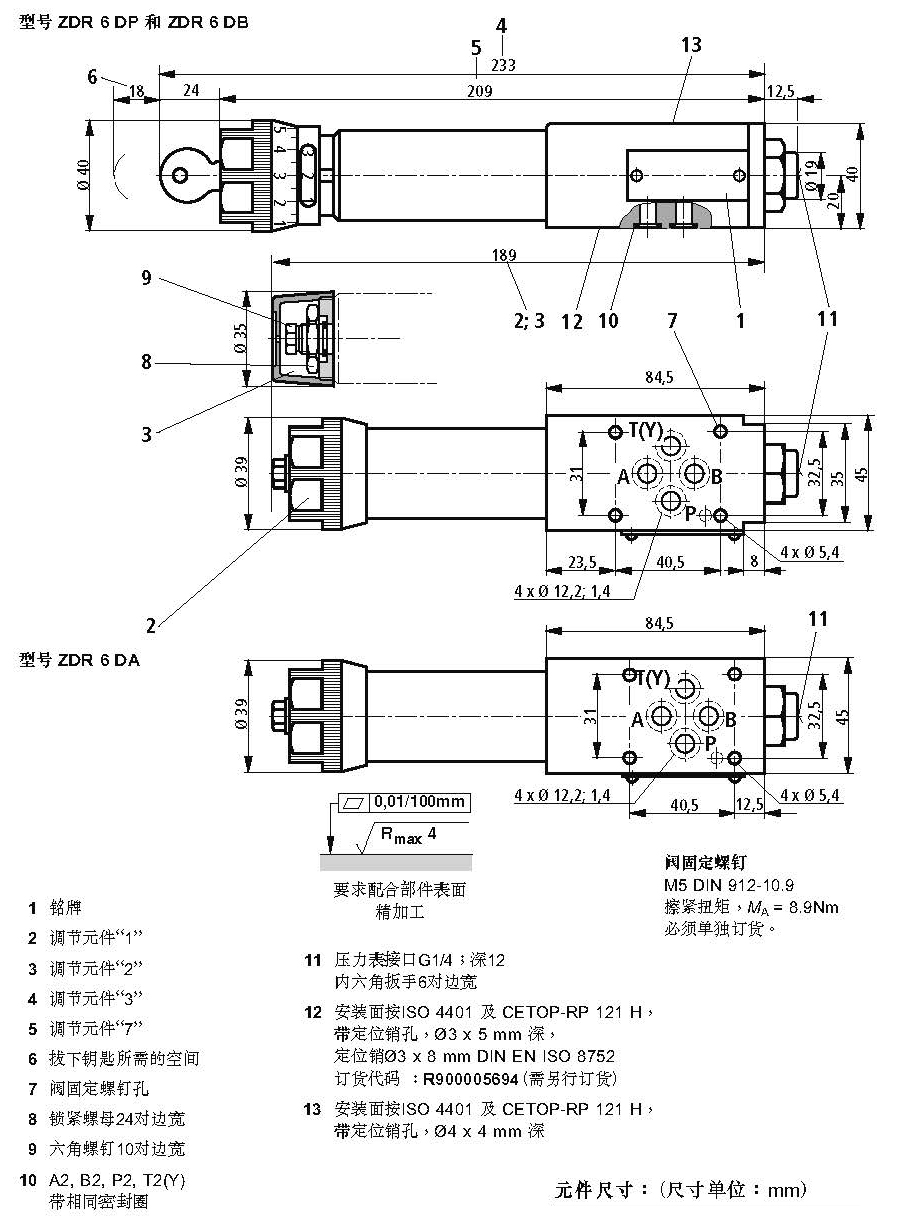

DA型

在静态位置,该阀常开,油液可自由地从油口A1流向油口A2。油口A2压力经控制油路同时作用于压缩弹簧对面的活塞面积上。当油口A2的压力超过弹簧设定值时,控制阀芯移至控制位量,油口A2的压力保持稳定。信号和控制油经控制油道从油口A2内部提供。如果油口A2的压力由于外力作用于执行器而继续升高,阀芯就继续向压缩弹簧方向移动。这样油口A2经控制活塞上的台肩与油箱连通。足够的油液流回油箱,以防止压力进一步升高。弹簧腔经孔至油口T由外部泄油至油箱。压力表接口用子高的二次压力监测。在DA型号中,单向阀中只可加在A2往A1的油口,才可使流道畅通。

DP和DB型

在DP型中,油口P1减压。信号和控制油从油口P1内部提供。在DB型中,油口P1减压,但控制油取自油口B 。

注意！

在DB型中,当方向阀处于P至A位量时,必须摘保油口B的压力不高于设定压力。否则,油口A的压力将降低。
