压力阀

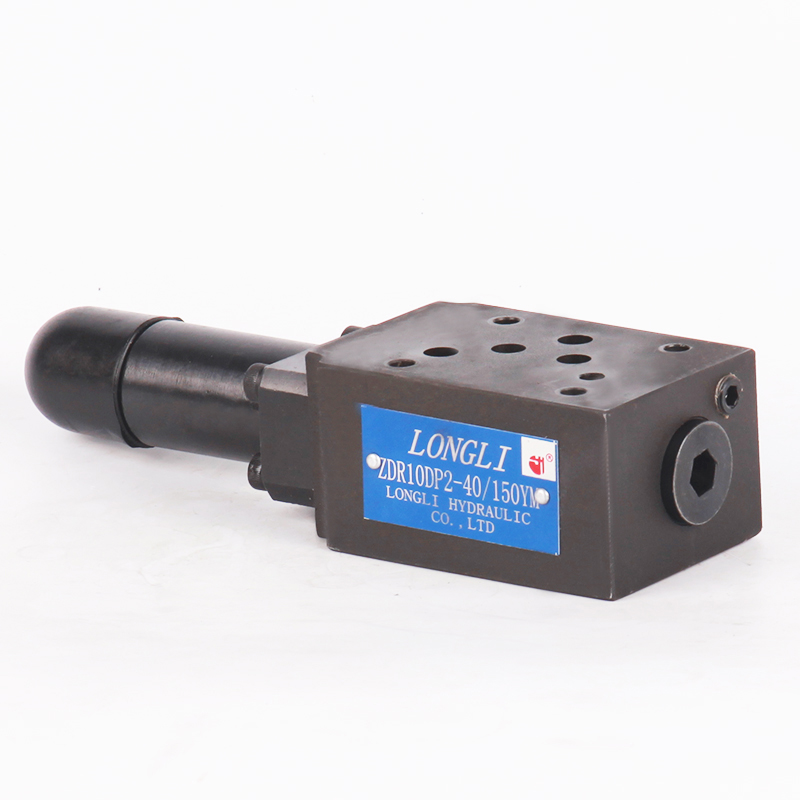

叠加式减压阀ZDR10D系列

◆说    明

ZDR10V型减压阀是叠式结构先导式阀。它们用于回路中压力降低 。该类阀的组成包括插件和阀体。由调节元件设定减压压力。

“VP”型

在静能位量阀常开。油液可自由从油口P2流向油口P1。油口P1的压力还作用于主阀芯的端面上,同时经节流孔作用于主阀芯的弹簧加载侧。该压力还经节流孔作用于先导压力提升阀芯上。当油口P2的压力达到弹簧的设定值时,先导提升阀芯开启 。进而,油液从弹簧腔经节流口 ,先导提升阀芯和弹簧腔流回油箱。阀心移至控制位量并保持弹簧设定的油口P1压力恒定。先导控制油经油口TA（Y)从弹簧腔返回。

“VA”和“VB”型

前VA和VB型阀中,油口A2至B2减压。为了使油液能从油口A2至A1或B2至B1自由返向流动,可安装可选择的单向阀。 (对VP型不可能。)

一个可选择的压力表接口用子二次压力监测。
