联合设计型压力阀

X*F型顺序阀

◆说    明

顺序阀是控制液压系统中执行元件(液压缸或液压马达)顺序动作的压力控制阀门。

当控制压力(如为内控,即进口压力)未达到调定压力之前,此阀关闭;当达到后,此阀开启。油液经此阀进入下一级执行元件,并使其动作,从而达到顺序动作的目的。 如将该阀的出口直接与油箱连通, 则可作卸荷阀使用。

单向顺序阀是顺序阀内部组裝有单向阀的顺序元件。 当油液正向通过时, 单向阀关闭, 顺序阀可以工作; 当油液反向通过时, 油液经单向阀自由通过, 顺序阀不工作。

单向顺序阀可用以防止执行机构(例如垂直油缸及工作机构)因自重而自行下滑,起液压平衡支承的作用,故也称为平衡阀。

顺序阀和单向顺序阀, 只需改变其上下盖的方位, 即可组成七种不同作用的阀门(见下表) ,无需改变结构。

顺序阀与单向顺序阀的最高工作压力为31.5MPa最高控制压力为8MPa。

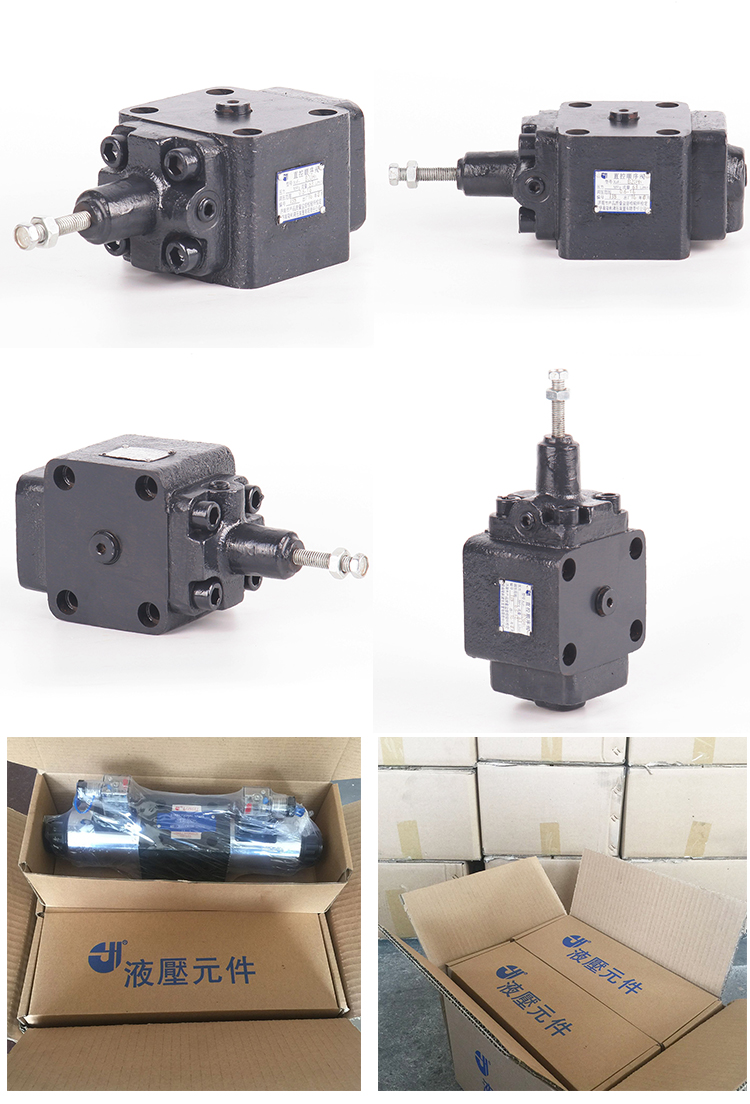

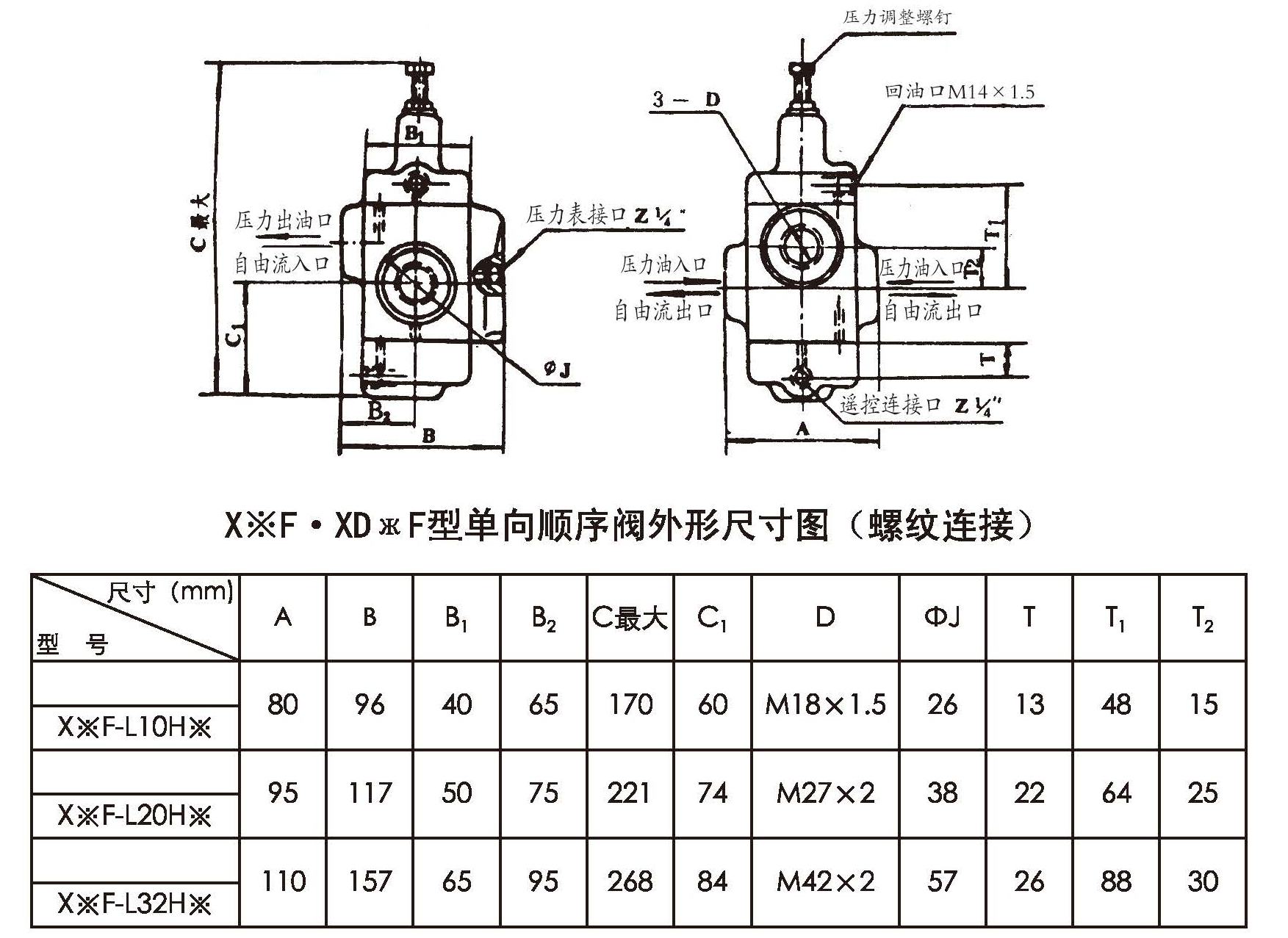

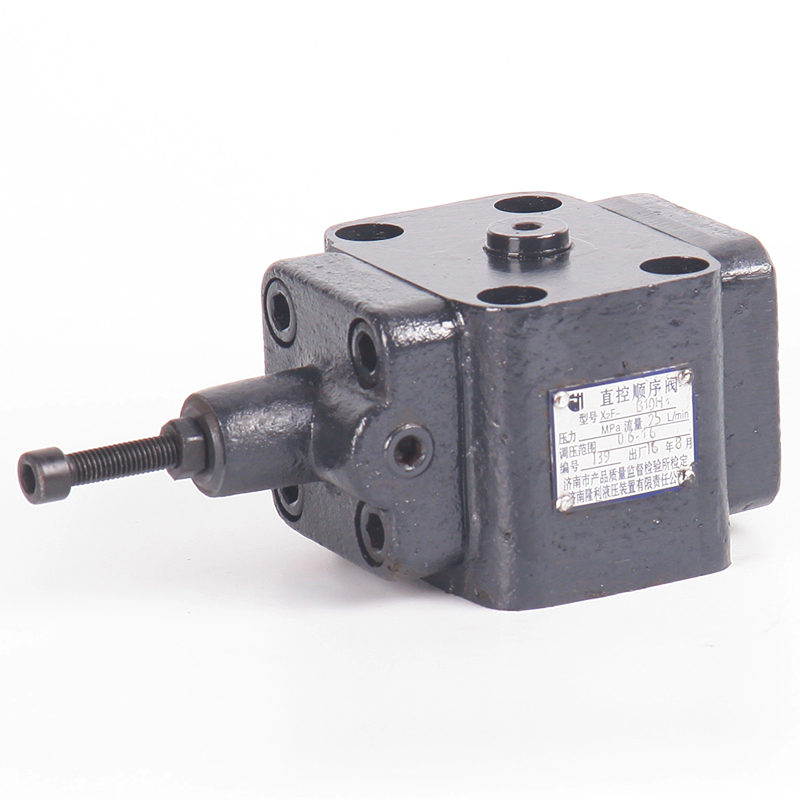

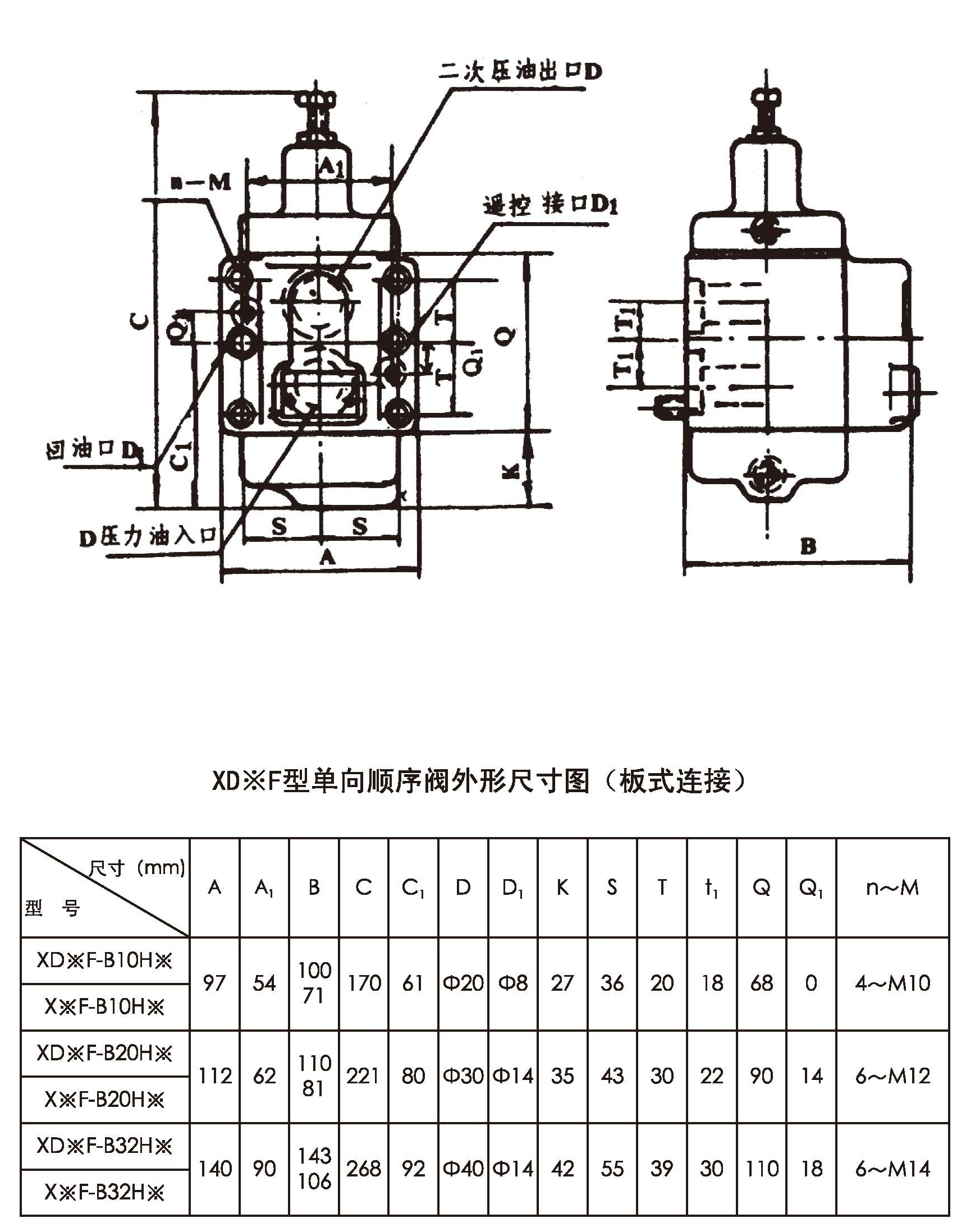

X*F型顺序阀分为管式连接和板式连接 通径分为10 20mm两种

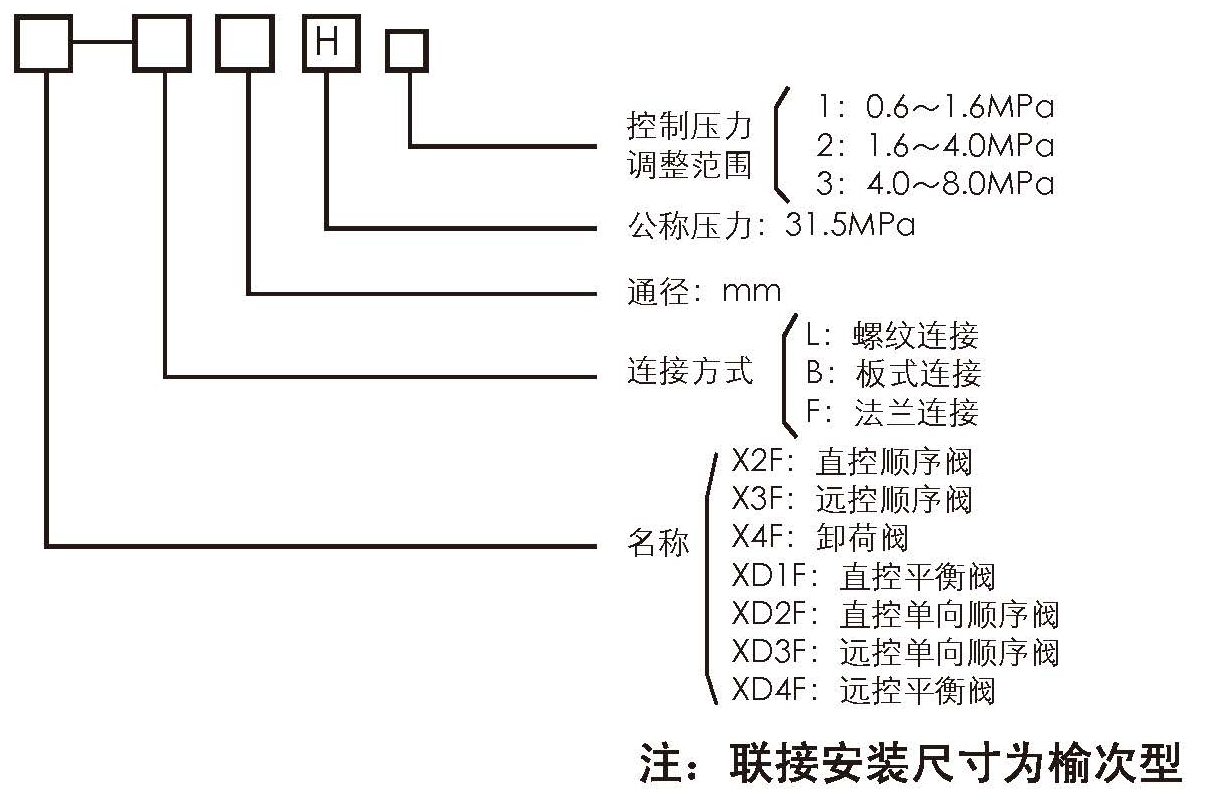

X2F-L10H1 X3F-L10H1 X4F-L10H1

X2F-L10H2 X3F-L10H2 X4F-L10H2

X2F-L10H3 X3F-L10H3 X4F-L10H3

X2F-B10H1 X3F-B10H1 X4F-B10H1

X2F-B10H2 X3F-B10H2 X4F-B10H2

X2F-B10H3 X3F-B10H3 X4F-B10H3

X2F-B10H1-S X3F-B10H1-S X4F-B10H1-S

X2F-B10H2-S X3F-B10H2-S X4F-B10H2-S

X2F-B10H3-S X3F-B10H3-S X4F-B10H3-S

X2F-L20H1 X3F-L20H1 X4F-L20H1

X2F-L20H2 X3F-L20H2 X4F-L20H2

X2F-L20H3 X3F-L20H3 X4F-L20H3

X2F-B20H1 X3F-B20H1 X4F-B20H1

X2F-B20H2 X3F-B20H2 X4F-B20H2

X2F-B20H3 X3F-B20H3 X4F-B20H3

X2F-B20H1-S X3F-B20H1-S X4F-B20H1-S

X2F-B20H2-S X3F-B20H2-S X4F-B20H2-S

X2F-B20H3-S X3F-B20H3-S X4F-B20H3-S
