联合设计型压力阀

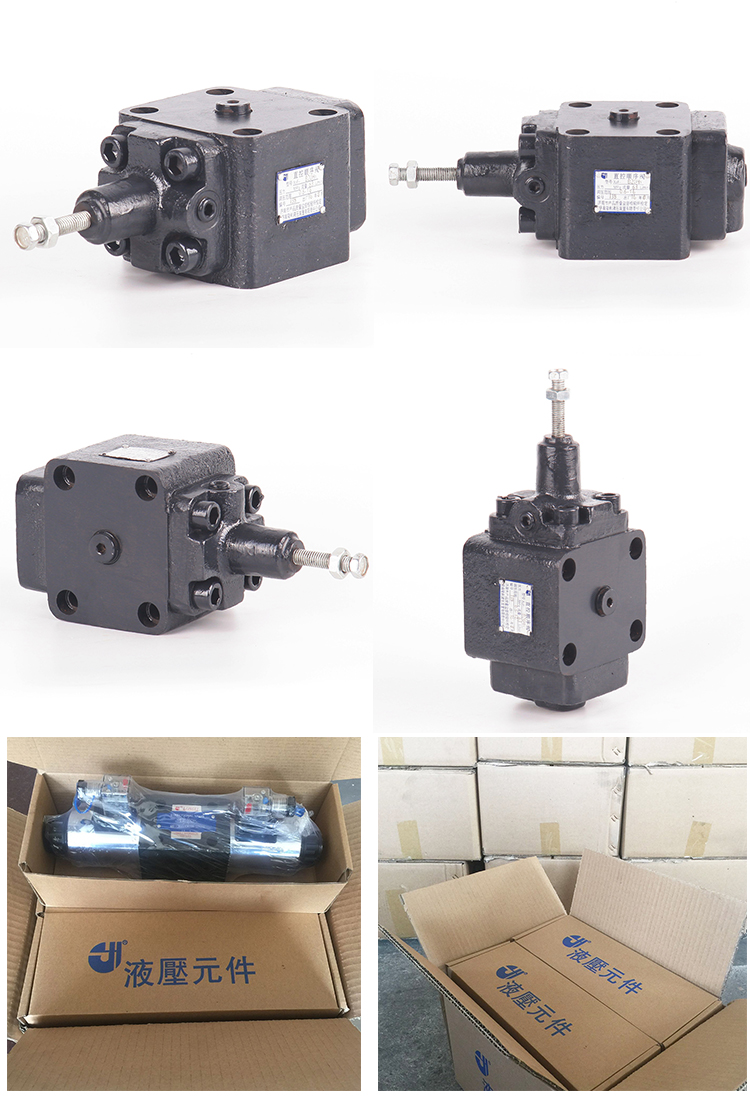

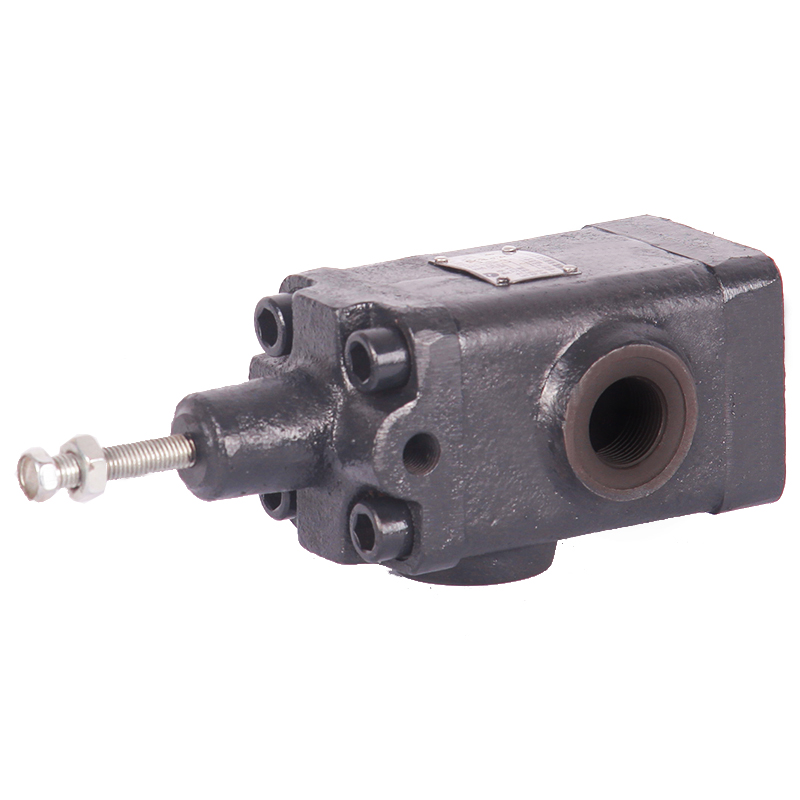

XD*F单向顺序阀

◆说    明

顺序阀是控制液压系统中执行元件(液压缸或液压马达)顺序动作的压力控制阀门。

当控制压力(如为内控,即进口压力)未达到调定压力之前,此阀关闭;当达到后,此阀开启。油液经此阀进入下一级执行元件,并使其动作,从而达到顺序动作的目的。 如将该阀的出口直接与油箱连通, 则可作卸荷阀使用。

单向顺序阀是顺序阀内部组裝有单向阀的顺序元件。 当油液正向通过时, 单向阀关闭, 顺序阀可以工作; 当油液反向通过时, 油液经单向阀自由通过, 顺序阀不工作。

单向顺序阀可用以防止执行机构(例如垂直油缸及工作机构)因自重而自行下滑,起液压平衡支承的作用,故也称为平衡阀。

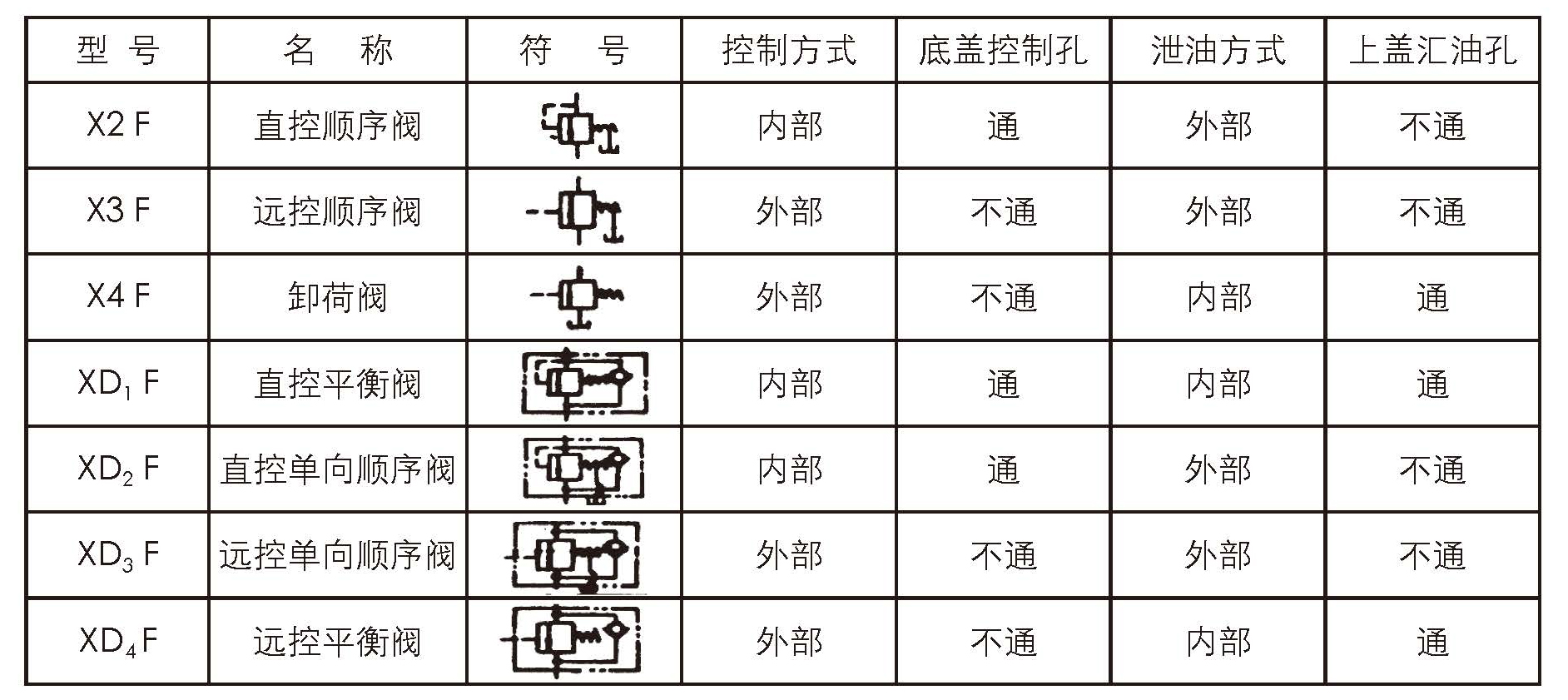

顺序阀和单向顺序阀, 只需改变其上下盖的方位, 即可组成七种不同作用的阀门(见下表) ,无需改变结构。

顺序阀与单向顺序阀的最高工作压力为31.5MPa最高控制压力为8MPa。

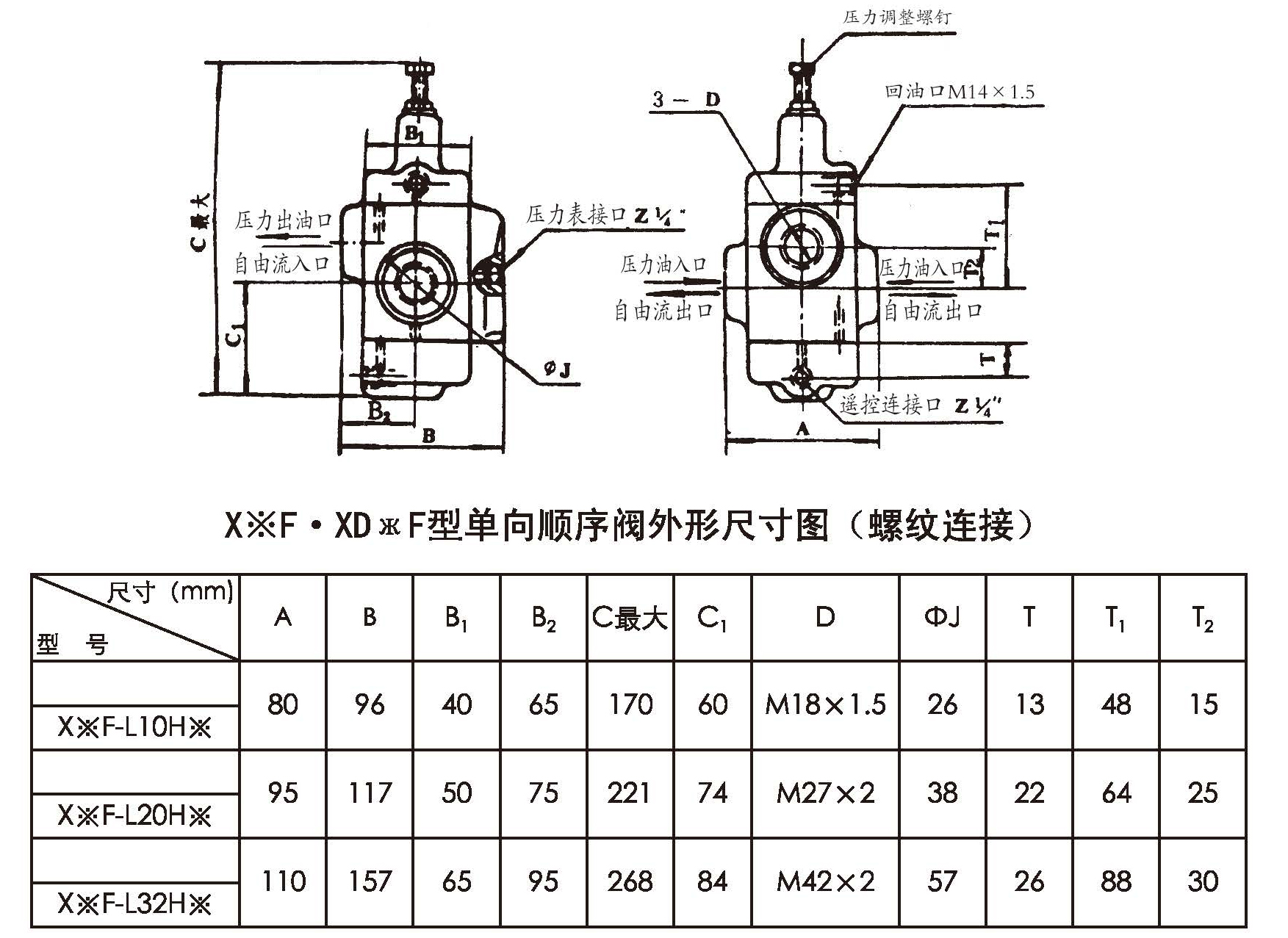

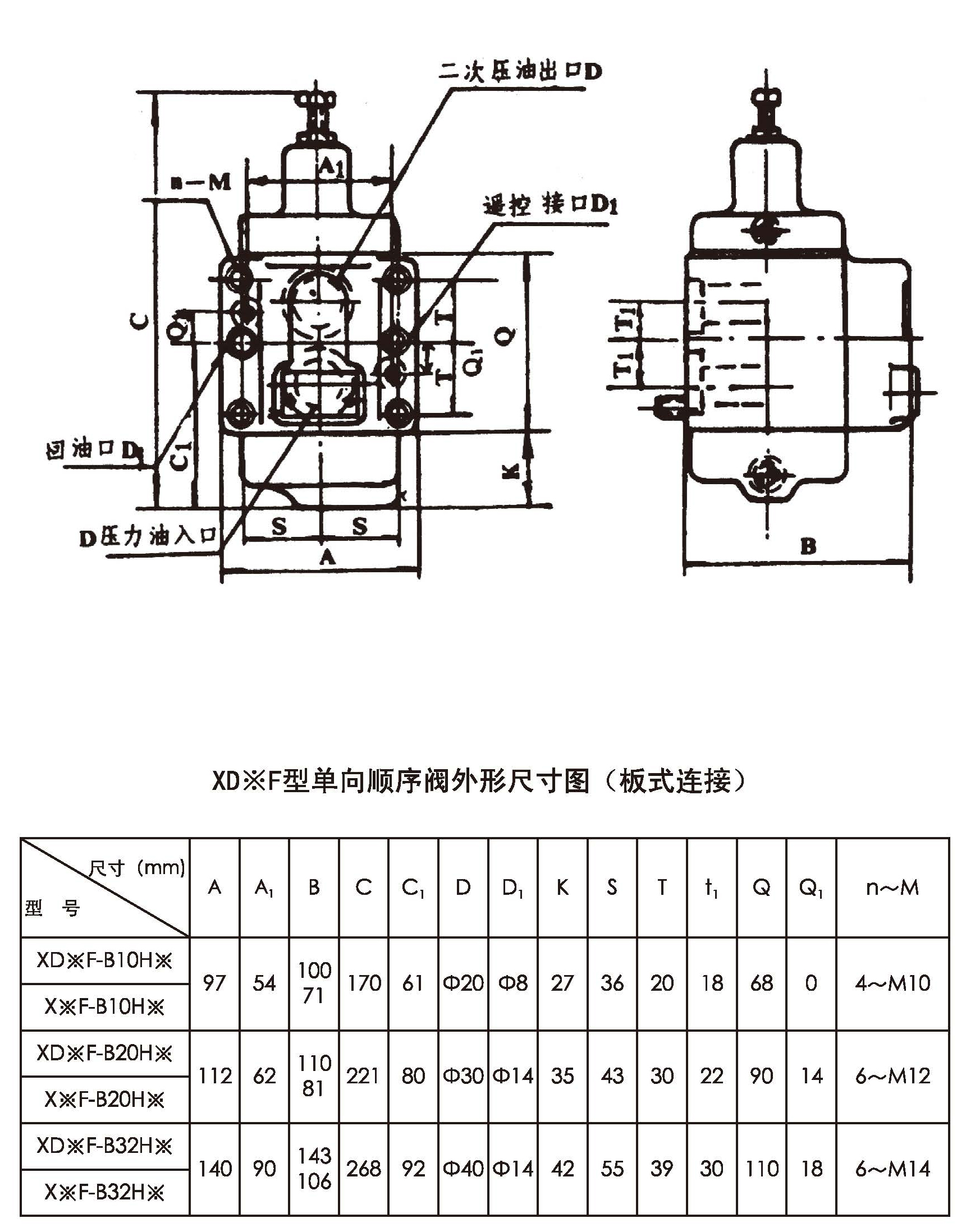

XD*F液控单向阀连接方式为板式连接，通径分为10 20 32三种

具体型号分为：

XD1F-B10H1 XD1F-B10H2 XD1F-B10H3 XD1F-B10H4

XD2F-B10H1 XD2F-B10H2 XD2F-B10H3 XD2F-B10H4

XD3F-B10H1 XD3F-B10H2 XD3F-B10H3 XD3F-B10H4

XD4F-B10H1 XD4F-B10H2 XD4F-B10H3 XD4F-B10H4

XD1F-B10H1-S XD1F-B10H2-S XD1F-B10H3-S XD1F-B10H4-S

XD2F-B10H1-S XD2F-B10H2-S XD2F-B10H3-S XD2F-B10H4-S

XD3F-B10H1-S XD3F-B10H2-S XD3F-B10H3-S XD3F-B10H4-S

XD4F-B10H1-S XD4F-B10H2-S XD4F-B10H3-S XD4F-B10H4-S

XD1F-B20H1 XD1F-B20H2 XD1F-B20H3 XD1F-B20H4

XD2F-B20H1 XD2F-B20H2 XD2F-B20H3 XD2F-B20H4

XD3F-B20H1 XD3F-B20H2 XD3F-B20H3 XD3F-B20H4

XD4F-B20H1 XD4F-B20H2 XD4F-B20H3 XD4F-B20H4

XD1F-B20H1-S XD1F-B20H2-S XD1F-B20H3-S XD1F-B20H4-S

XD2F-B20H1-S XD2F-B20H2-S XD2F-B20H3-S XD2F-B20H4-S

XD3F-B20H1-S XD3F-B20H2-S XD3F-B20H3-S XD3F-B20H4-S

XD4F-B20H1-S XD4F-B20H2-S XD4F-B20H3-S XD4F-B20H4-S

XD1F-B32H1 XD1F-B32H2 XD1F-B32H3 XD1F-B32H4

XD2F-B32H1 XD2F-B32H2 XD2F-B32H3 XD2F-B32H4

XD3F-B32H1 XD3F-B32H2 XD3F-B32H3 XD3F-B32H4

XD4F-B32H1 XD4F-B32H2 XD4F-B32H3 XD4F-B32H4
